Connector End View (C2150) - HEADLAMP SWITCH
Connector:C2150
Description
HEADLAMP SWITCH
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 2 | VLN04 (VT-GY) | 18 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 3 | * | * | Not Used | |
| 4 | CLF19 (VT-GN) | 26 | SWITCH - AUTOLAMP (1) ON | |
| 5 | CLS34 (GY) | 26 | SWITCH - PARK LAMPS | |
| 6 | CLF21 (GY-VT) | 22 | SWITCH - FOG LAMPS FRONT | |
| 7 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 8 | * | * | Not Used | |
| 9 | CLF23 (WH-VT) | 22 | SWITCH - HEADLAMP OFF | |
| 10 | CLF24 (YE-BU) | 26 | SWITCH - HEADLAMP ON |

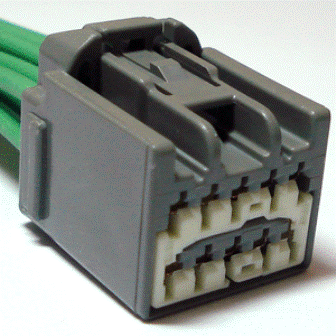

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1037 |
Service Part Number: 1U2Z-14S411-BLB Gauge: 14 Pin material: Silver Cavities: 10 Vehicle Uses Inverter - DC to AC Module - Anti-theft Module - Heated Seat Module - Power Moonroof Radio - Amplifier Solenoid - Brake Shift Park Interlock Switch - Gear Shift Select/Neutral Safety Switch - Headlamp Switch - Heated Seat Switch - Moon Roof/Sun Roof Switch - Multifunction Switch - Overdrive Cancel Switch - Turn Signal Switch - Windshield Wiper / Washer |
