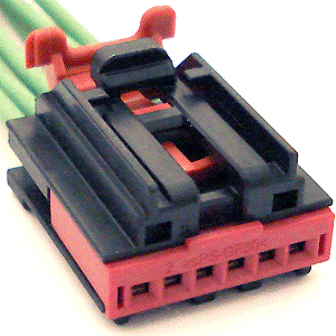

Connector End View (C2092) - TEMPERATURE BLEND DOOR ACTUATOR PASSENGER
Connector:C2092
Description
TEMPERATURE BLEND DOOR ACTUATOR PASSENGER
Color
Harness
18B518
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LH111 (BN-WH) | 20 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF IN LOGICAL SCHEMATICS | |
| 2 | VH441 (WH-BN) | 20 | SENSOR - DOOR POSITION TEMP. RIGHT | |
| 3 | RH111 (GY-BU) | 20 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF RETURN IN LOGICAL SCHEMATICS | |
| 4 | * | * | Not Used | |
| 5 | CH212 (BU-OG) | 20 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1 / CLOSE (IF PLUS) | |
| 6 | CH213 (BN-GN) | 20 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2 / OPEN (IF PLUS) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1049 |
Service Part Number: 9U2Z-14S411-UA Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Actuator - Door Lock - RH - Front Motor - Heater A/C Mode Door Motor - Heater/AC Blend Door Motor - Heater/AC Inlet Door Switch - Heated Back Light (Rear Defrost) Switch - Heated Seat - LH - Rear Switch - Heated Seat - RH - Front Switch - Heated Seat - RH - Rear |
