Connector End View (C254) - GLOVE BOX LAMP
Connector:C254
Description
GLOVE BOX LAMP
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLN09 (YE-GN) | 18 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | |
| 2 | GD138 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) |
| Available Pigtail Kits | |

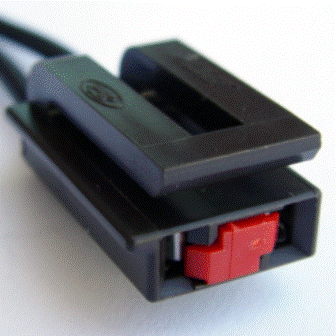

| Pigtail Kit Part Number WPT-314 |
Service Part Number: 3U2Z-14S411-EHA Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Courtesy - Door Lamp - Glove Box Motor - Rear Quarter Flip Window Sensor - Sunload Speaker - Tweeter - LH - Front Speaker - Tweeter - RH - Front Switch - Courtesy Lamp - LH Switch - Moon Roof/Sun Roof Switch - Power Window - Quarter Glass |

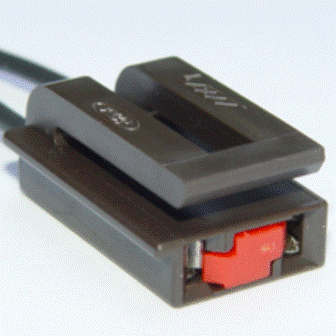

| Pigtail Kit Part Number WPT-841 |
Service Part Number: 5U2Z-14S411-AA Gauge: 18 Pin material: Tin Cavities: 2 Vehicle Uses Lamp - Courtesy Lamp - RH |
