Connector End View (C253) - MESSAGE CENTER SWITCH
Connector:C253
Description
MESSAGE CENTER SWITCH
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD138 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | GD138 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) | |
| 5 | CCA15 (YE-GY) | 20 | SWITCH - IVD/TCS DISABLE | |
| 6 | VLN18 (BU-WH) | 20 | DIMMER - IP/SWITCH ILLUMINATION | |
| 7 | CPR63 (GY-YE) | 20 | SWITCH - POWER LIFTGATE/DECKLID # OPEN/CLOSE | |
| 8 | CET59 (GY-VT) | 22 | SWITCH - HILL DESCENT CONTROL |

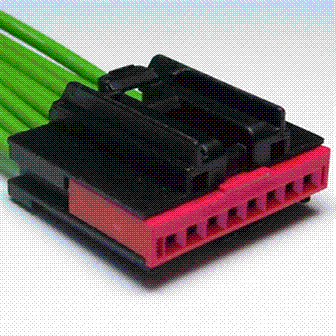

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1270 |
Service Part Number: CU2Z-14S411-VA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Switch - Center Stack (Multipurpose) Switch - Hazard Warning Switch - Traction Control |
