Connector End View (C226B) - STEERING COLUMN CONTROL MODULE (SCCM)
Connector:C226B
Description
STEERING COLUMN CONTROL MODULE (SCCM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPP03 (GN-VT) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE REARWARD | |
| 2 | CPP04 (GY) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) UP | |
| 3 | * | * | Not Used | |
| 4 | CPP01 (WH-OG) | 14 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL FORWARD | |
| 5 | GD138 (BK-WH) | 16 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) | |
| 6 | * | * | Not Used | |
| 7 | CPP02 (BN) | 14 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL REARWARD | |
| 8 | SBP24 (VT-RD) | 14 | FUSE - 24 OR CIRCUIT BREAKER |

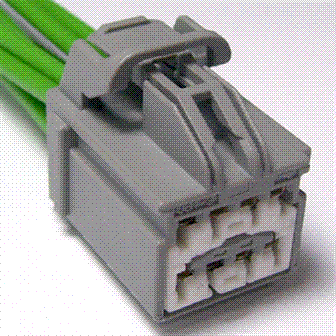

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1128 |
Service Part Number: 3U2Z-14S411-BCB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses Actuator - Door Lock - Decklid/Liftgate Mirror - Sideview Solenoid - Brake Shift Park Interlock Switch - Headlamp Switch - Power Window - Quarter Glass Switch - Sliding Door Contact |
