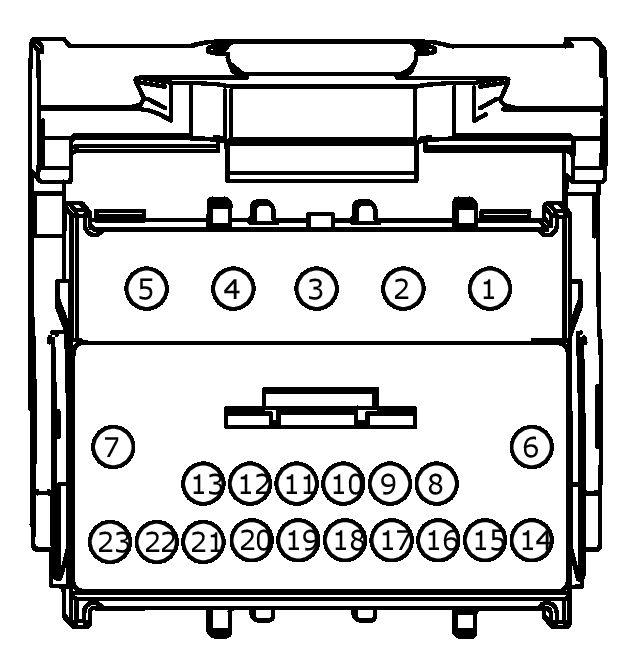

Connector End View (C4357) - REAR PARKING AID CAMERA
Connector:C4357
Description
REAR PARKING AID CAMERA
Color
GY
Harness
14F662
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SMP22 (YE-VT) | 22 | CAMERA - REAR PARK ASSIST # POWER | |
| 2 | VMP24 (WH) | 22 | CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS | |
| 3 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO - | |
| 4 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | |
| 5 | RME89 (WH-BU) | 22 | CTRL MOD. - MEDIA CONNECTIVITY GROUND | |
| 6 | DMP19 (*) | 22 | CAMERA - PARKING AID REAR VIDEO D |

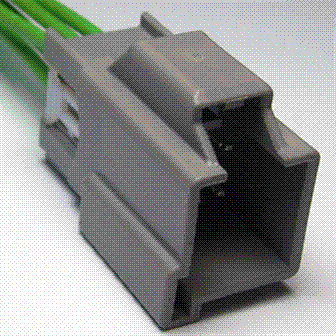

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1299 |
Service Part Number: 3U2Z-14S411-NBB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Connector - Inline Element - Heated Seat Inverter - DC to AC Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Courtesy - Footwell Lamp - License Lamp - Park/Turn/Stop Lamp - Top Finish Panel Mating Connector WPT-962 Motor - Adjustable Pedal Switch - Gear Shift Select/Neutral Safety Switch - Multifunction |
