Connector End View (C252) - PASSIVE ANTI-THEFT SYSTEM (PATS) TRANSCEIVER
Connector:C252
Description
PASSIVE ANTI-THEFT SYSTEM (PATS) TRANSCEIVER
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP59 (BN-WH) | 22 | FUSE - 18 OR CIRCUIT BREAKER | |
| 2 | RRT25 (VT-WH) | 22 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) | |
| 3 | VRT24 (YE-OG) | 22 | TRANSCEIVER - PASSIVE ANTI THEFT (IMMOBILIZER) # TX CNTRL | |
| 4 | VRT23 (VT-GY) | 22 | TRANSCEIVER - PASSIVE ANTI THEFT (IMMOBILIZER) # RX DATA (RX_IN) |

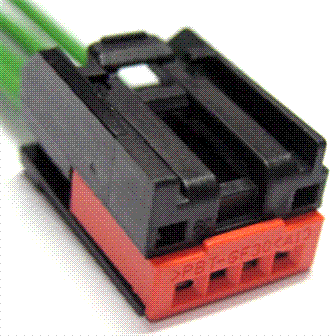

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1139 |
Service Part Number: 3U2Z-14S411-PRC Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Connector - Audio Input Lamp - CHMSL (Center High Mount Stop Lamp) Module - Anti-theft Module - Power Moonroof Sensor - Steering Wheel Position Switch - 4x4 Control Switch - Clutch Pedal Position Switch - Deck Lid / Lift Gate Ajar Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Lift Gate Glass Ajar Switch - Message Center Switch - Moon Roof/Sun Roof Transceiver - Passive Anti-Theft (PATS) |
