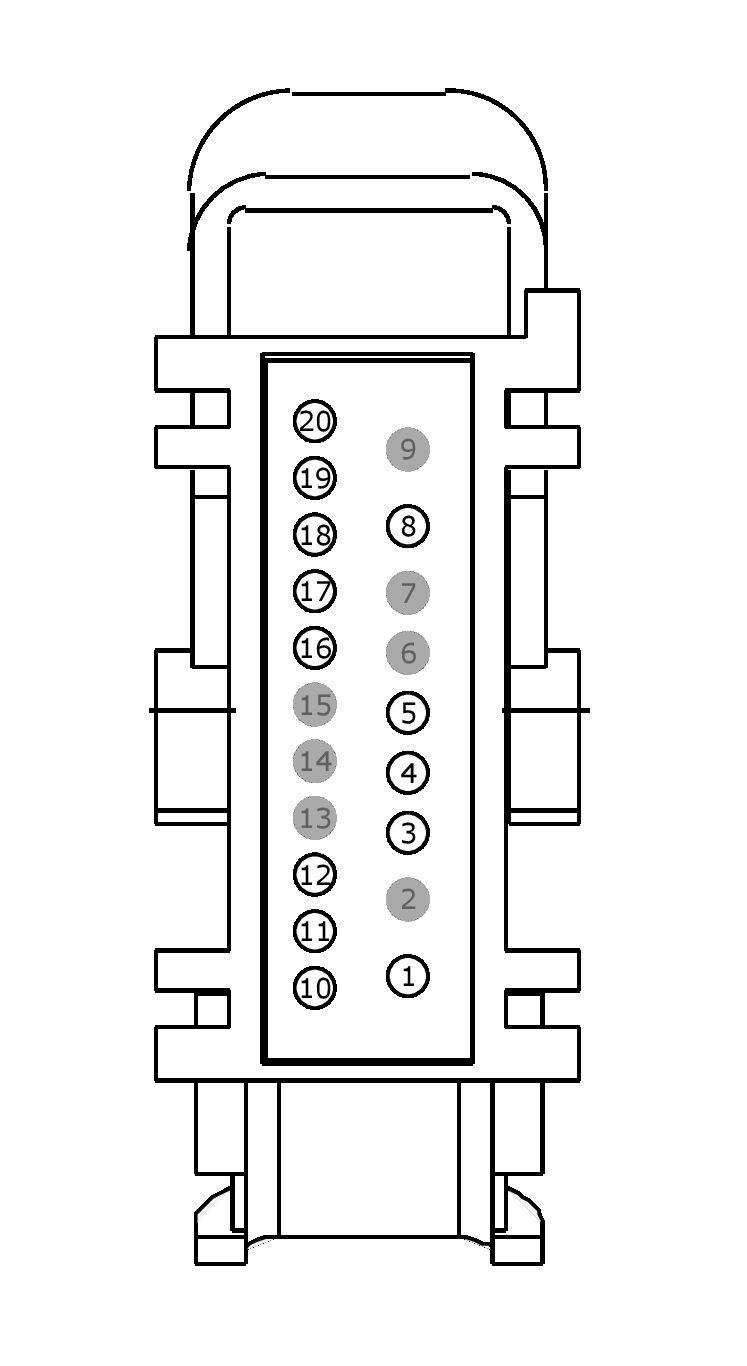

Connector End View (C2280F) - BODY CONTROL MODULE (BCM)
Connector:C2280F
Description
BODY CONTROL MODULE (BCM)
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP19 (BN-WH) | 12 | FUSE - 19 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | SBP24 (VT-RD) | 22 | FUSE - 24 OR CIRCUIT BREAKER | |
| 4 | CBP02 (GN) | 20 | FUSE - 2 OR CIRCUIT BREAKER | |
| 5 | SBP27 (BU-RD) | 20 | FUSE - 27 OR CIRCUIT BREAKER | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | SBP06 (BN-RD) | 16 | FUSE - 6 OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | CBP59 (BN-WH) | 22 | FUSE - 18 OR CIRCUIT BREAKER | |
| 11 | RRD11 (BN) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR | |
| 12 | CBP60 (YE-VT) | 20 | FUSE - 60 OR CIRCUIT BREAKER | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | SBP08 (VT-RD) | 22 | FUSE - 8 OR CIRCUIT BREAKER | |
| 17 | CBP85 (YE) | 22 | FUSE - 85 OR CIRCUIT BREAKER | |
| 18 | SBP07 (WH-RD) | 22 | FUSE - 7 OR CIRCUIT BREAKER | |
| 19 | * | * | Not Used | |
| 20 | SBP73 (RD) | 22 | FUSE - 73 OR CIRCUIT BREAKER |
