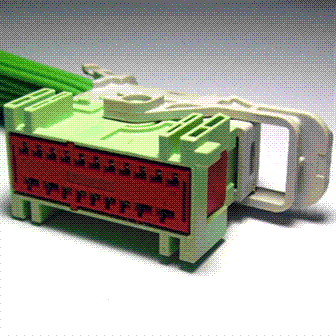

Connector End View (C2280D) - BODY CONTROL MODULE (BCM)
Connector:C2280D
Description
BODY CONTROL MODULE (BCM)
Color
GN
Harness
14290
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF05 (BU-GN) | 16 | CTRL MOD. - BEAM LOW RIGHT | |
| 2 | CLF04 (BN-BU) | 16 | CTRL MOD. - BEAM LOW LEFT | |
| 3 | CLF61 (GY-BU) | 16 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | SYV01 (RD) | 12 | FUSE - 15 OR CIRCUIT BREAKER | |
| 9 | CBB41 (BU) | 16 | FUSE - 41 OR CIRCUIT BREAKER | |
| 10 | CLF03 (VT-OG) | 16 | CTRL MOD. - BEAM HIGH RIGHT | |
| 11 | CLF02 (GY-BN) | 16 | CTRL MOD. - BEAM HIGH LEFT | |
| 12 | CLF62 (VT-WH) | 16 | CTRL MOD. - DAYTIME RUNNING LIGHT RIGHT | |
| 13 | * | * | Not Used | |
| 14 | CDC01 (GN-VT) | 20 | CTRL MOD. - RELAY IGNITION | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CRW23 (VT-GN) | 14 | RELAY - REAR WASHER | |
| 18 | CLF29 (BN) | 16 | CTRL MOD. - FOG LAMPS FRONT (LEFT) | |
| 19 | CLF29 (BN) | 16 | CTRL MOD. - FOG LAMPS FRONT (LEFT) | |
| 20 | CRW24 (GY) | 14 | RELAY - FRONT WASHER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1465 |
Service Part Number: GU2Z-14S411-HA Gauge: 14 16 Pin material: Tin Cavities: 20 Vehicle Uses Module - Body Control |
