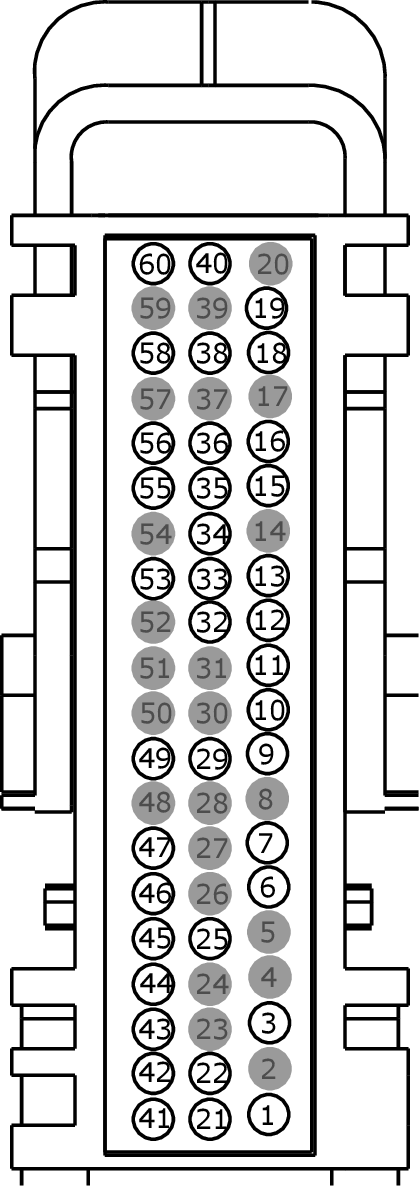

Connector End View (C2280B) - BODY CONTROL MODULE (BCM)
Connector: C2280B
Description
BODY CONTROL MODULE (BCM)
Color
BK
Harness
14014
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS08 (VT-GN) | 20 | CTRL MOD. - PARK REAR LEFT | |
| 2 | * | * | Not Used | |
| 3 | CLS27 (GN-OG) | 18 | CTRL MOD. - SIDE MARKER REAR RIGHT | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | CLS23 (GY-OG) | 18 | CTRL MOD. - SIDE MARKER REAR RIGHT | |
| 7 | CHP03 (GN-BN) | 22 | SWITCH - PTC HEATER | |
| 8 | * | * | Not Used | |
| 9 | CLS44 (VT-BN) | 18 | CTRL MOD. - STOP | |
| 10 | CLS45 (BN-GN) | 18 | CTRL MOD. - STOP/TURN RIGHT | |
| 11 | CLS45 (VT-GN) | 18 | CTRL MOD. - STOP/TURN RIGHT | |
| 12 | CLS44 (VT-BN) | 18 | CTRL MOD. - STOP | |
| 13 | CLS09 (VT-GN) | 20 | CTRL MOD. - PARK REAR RIGHT | |
| 14 | * | * | Not Used | |
| 15 | CLS17 (YE-GY) | 20 | CTRL MOD. - SIDE MARKER REAR RIGHT | |
| 16 | CPL53 (WH-OG) | 18 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 17 | * | * | Not Used | |
| 18 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 19 | CHP01 (BU) | 22 | CTRL MOD. - PTC HEATER # HEATER | |
| 20 | * | * | Not Used | |
| 21 | CPL45 (YE-VT) | 20 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 22 | CRD02 (BN-BU) | 20 | CTRL MOD. - RELAY HEATER REAR WINDOW | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | CPL39 (YE) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 26 | * | * | Not Used | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | RMC32 (GN-BU) | 20 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 30 | * | * | Not Used | |
| 31 | * | * | Not Used | |
| 32 | VMP35 (WH-BU) | 22 | SENSOR - PARKING AID # REAR # (RIGHT OUTER) | |
| 33 | CPL29 (YE-GY) | 22 | SWITCH - LATCH DRIVER # SET | |
| 34 | CPL11 (GY-BN) | 18 | CTRL MOD. - DOOR LOCK # DRIVER LOCK | |
| 35 | CPL53 (WH-OG) | 18 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 36 | CPL42 (GY-YE) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 37 | * | * | Not Used | |
| 38 | VRB09 (GY-BU) | 22 | SENSOR - SIDE IMPACT ROW 3 PASSENGER SIDE | |
| 39 | * | * | Not Used | |
| 40 | VRB10 (YE-OG) | 22 | SENSOR - SIDE IMPACT ROW 3 PASSENGER SIDE | |
| 41 | CDC03 (BU) | 20 | CONNECTOR - DIAGNOSTIC # FLASH EEPROM POWER SUPPLY (FEPS) | |
| 41 | SRH01 (YE-RD) | 20 | RELAY - HORN | |
| 42 | SRH01 (YE-RD) | 20 | RELAY - HORN | |
| 43 | CRW02 (GY-BU) | 20 | CTRL MOD. - FRONT WIPER | |
| 44 | CPL36 (GN) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 45 | CPL26 (GN-VT) | 22 | CTRL MOD. - DOOR LOCK # PASSENGER DOORS LOCK (ALL EXCLUDING DRIVER) | |
| 46 | CPL31 (WH) | 22 | SWITCH - LATCH PASSENGER # AJAR | |
| 47 | CPL44 (YE-OG) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 48 | * | * | Not Used | |
| 49 | CPL45 (BN) | 26 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | |
| 50 | * | * | Not Used | |
| 51 | * | * | Not Used | |
| 52 | * | * | Not Used | |
| 53 | VMC11 (YE-VT) | 20 | SWITCH - DOME LAMP DEFEAT (DISABLE) (OVERRIDE) | |
| 54 | * | * | Not Used | |
| 55 | CPL30 (GN-VT) | 22 | SWITCH - LATCH DRIVER # UNLOCK | |
| 56 | CPL28 (GY-BN) | 22 | CTRL MOD. - DOOR LOCK # PASSENGER DOORS LOCK (ALL EXCLUDING DRIVER) | |
| 57 | * | * | Not Used | |
| 58 | VRB10 (YE-OG) | 22 | SENSOR - SIDE IMPACT ROW 3 PASSENGER SIDE | |
| 59 | * | * | Not Used | |
| 60 | VRB09 (GY-BU) | 22 | SENSOR - SIDE IMPACT ROW 3 PASSENGER SIDE |
