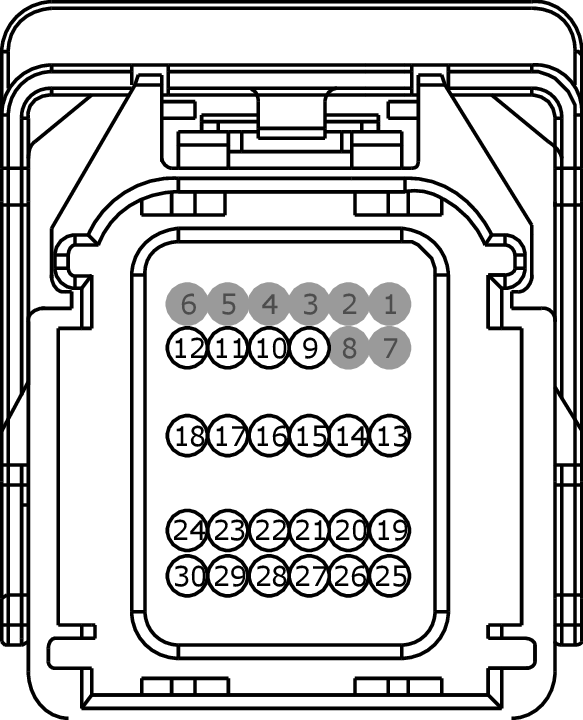

Connector End View (C310A) - RESTRAINTS CONTROL MODULE (RCM)
Connector: C310A
Description
RESTRAINTS CONTROL MODULE (RCM)
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | RR103 (WH-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 | |
| 10 | CR103 (YE-GY) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 | |
| 11 | CR104 (YE-GY) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 | |
| 12 | RR104 (WH-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 | |
| 13 | CR114 (YE-OG) | 22 | CTRL MOD. - DEPLOY OUTPUT VEMS/TAS | |
| 14 | RR129 (YE-GY) | 22 | CTRL MOD. - SENSOR IMPACT FRONT 1ST OR LEFT | |
| 15 | RRP01 (VT-WH) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR | |
| 16 | VRP01 (WH-GN) | 20 | SENSOR - SIDE IMPACT ROW 3 PASSENGER SIDE | |
| 17 | VRP01 (WH-GN) | 20 | SENSOR - SIDE IMPACT ROW 3 PASSENGER SIDE | |
| 18 | RRP01 (VT-WH) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR | |
| 19 | CBP02 (GN) | 20 | FUSE - 2 OR CIRCUIT BREAKER | |
| 20 | CR114 (YE-OG) | 22 | CTRL MOD. - DEPLOY OUTPUT VEMS/TAS | |
| 20 | CR116 (GN-WH) | 22 | CTRL MOD. - DEPLOY OUTPUT VEMS/TAS | |
| 21 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 21 | RR109 (BU-GN) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 PASSENGER SIDE OUTBOARD | |
| 22 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 22 | CR109 (BN-BU) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 PASSENGER SIDE OUTBOARD | |
| 23 | CR104 (YE-GY) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 | |
| 23 | CR112 (BU-GY) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 PASSENGER SIDE OUTBOARD | |
| 24 | RR104 (WH-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 | |
| 24 | RR112 (GN-OG) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 PASSENGER SIDE OUTBOARD | |
| 25 | CR224 (GN) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 3 PASSENGER SIDE OUTBOARD | |
| 26 | CR225 (YE) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 3 PASSENGER SIDE OUTBOARD | |
| 27 | RR103 (VT-GN) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 | |
| 27 | RR120 (BN-GN) | 20 | CTRL MOD. - INFLATABLE CURTAIN PASSENGER SIDE 2 | |
| 28 | CR103 (GY-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 | |
| 28 | CR120 (BU-OG) | 20 | CTRL MOD. - DEPLOY OUTPUT VEMS/TAS | |
| 29 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 30 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 |
