Connector End View (C218A) - CLOCKSPRING
Connector: C218A
Description
CLOCKSPRING
Color
YE
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 2 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 3 | CRH03 (BN) | 22 | SWITCH - HORN | |
| 4 | CRH03 (BN) | 26 | SWITCH - HORN | |
| 4 | GD133 (BK) | 22 | GROUND - PILLAR A LEFT | |
| 5 | GD133 (BK) | 22 | GROUND - PILLAR A LEFT | |
| 5 | VME14 (GY-YE) | 22 | TACHOGRAPH - PULSE (PULSE PER METRE) | |
| 6 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # VIDEO | |
| 7 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 7 | VME14 (GY-YE) | 22 | TACHOGRAPH - PULSE (PULSE PER METRE) | |
| 8 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # VIDEO | |
| 8 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 |
| Available Pigtail Kits | |

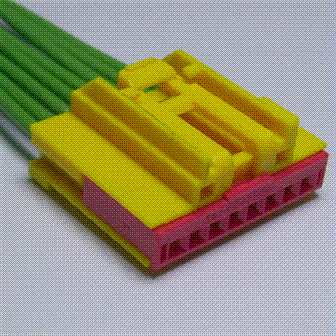

| Pigtail Kit Part Number WPT-1397 |
Service Part Number: DU2Z-14S411-DB Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Clockspring Module - Power Steering |
