Connector End View (C1068) - DIFFERENTIL PRESSURE FEEDBACK EXHAUST GAS RECIRCULATION (EGR) SENSOR NEW
Connector: C1068
Description
DIFFERENTIL PRESSURE FEEDBACK EXHAUST GAS RECIRCULATION (EGR) SENSOR NEW
Color
GY
Harness
12A690
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE147 (WH-BU) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. VALVE | |
| 2 | VE713 (GN-OG) | 20 | SENSOR - DELTA PRESSURE FEEDBACK EGR (DPFE) | |
| 3 | LE147 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # ENGINE OIL QUALITY SENSOR |

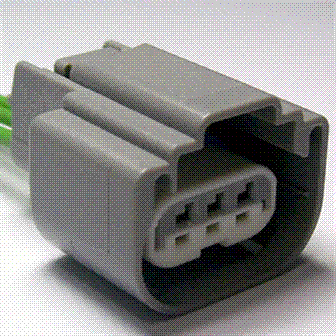

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1337 |
Service Part Number: 9U2Z-14S411-AB Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Sensor - Brake Booster Travel Sensor - Brake Pressure Sensor - Brake Vacuum Sensor - Manifold Absolute Pressure (MAP) Sensor - Occupant Classification |
