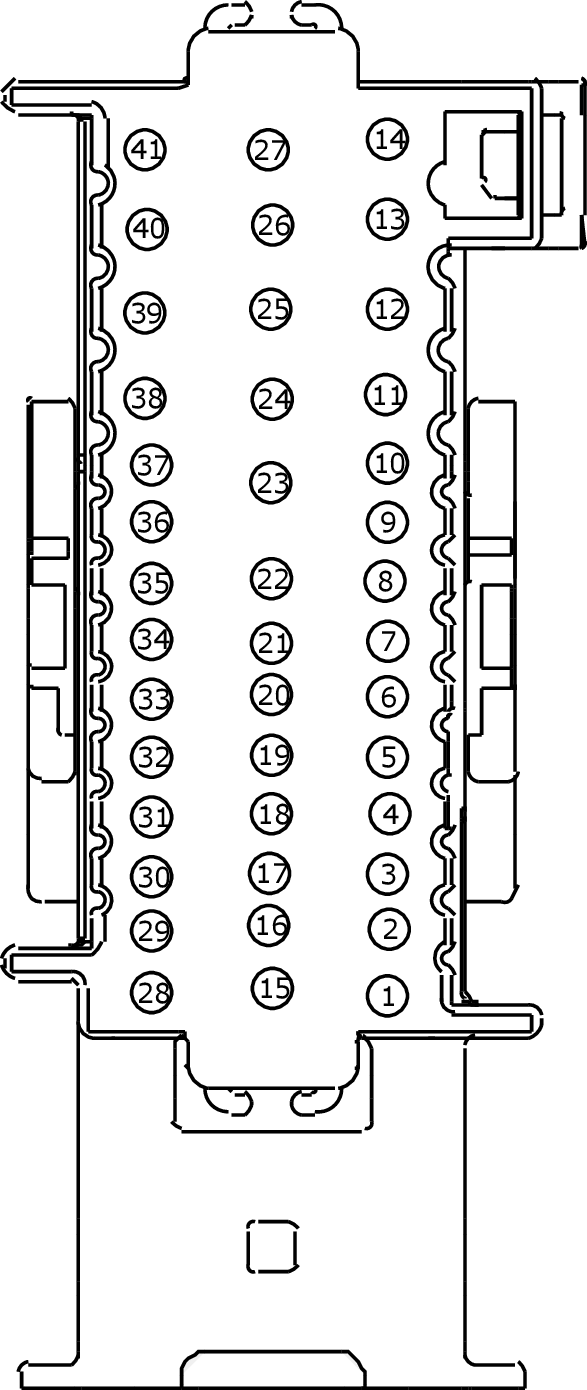

Connector End View (C1035C) - BATTERY JUNCTION BOX (BJB)
Connector:C1035C
Description
BATTERY JUNCTION BOX (BJB)
Color
BK
Harness
12A690
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RH107 (GN-BU) | 20 | CTRL MOD. - AMBIENT TEMP. SENSOR | |
| 2 | CDC12 (BU-WH) | 20 | CONTROL UNIT - BATTERY # POWER OFF (BPO) | |
| 2 | CDC12 (BU-YE) | 20 | CONTROL UNIT - BATTERY # POWER OFF (BPO) | |
| 2 | CDC14 (BU-YE) | 20 | CONVERTER - DC-DC # FAULT (DCF) | |
| 2 | CE336 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY | |
| 3 | CCA29 (GN-RD) | 20 | SWITCH - BRAKE PEDAL FORCE SIGNAL | |
| 3 | CCB08 (VT-WH) | 20 | CTRL MOD. - ELEC.PARK BRAKE # APPLY | |
| 4 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 5 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 6 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 6 | ZA101 (OG) | 20 | TEMPORARY NO. - 1 | |
| 7 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 8 | VDB05 (WH) | 20 | CTRL MOD. - GENERIC # UBP BUS (UART BASED PROTOCOL) | |
| 9 | RE137 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) | |
| 10 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | |
| 11 | CE246 (YE-BU) | 12 | CTRL MOD. - POWERTRAIN # HOLD PCM RELAY (PCM) | |
| 11 | RE230 (WH-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | |
| 12 | CE245 (VT-WH) | 12 | CTRL MOD. - POWERTRAIN # HOLD PCM RELAY (PCM) | |
| 12 | LE230 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. VALVE | |
| 13 | CE244 (BU-BN) | 12 | CTRL MOD. - POWERTRAIN # HOLD PCM RELAY (PCM) | |
| 13 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 14 | CE243 (GY-VT) | 12 | CTRL MOD. - POWERTRAIN # HOLD PCM RELAY (PCM) | |
| 14 | VE208 (WH) | 18 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | |
| 14 | VE225 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | |
| 15 | CE903 (BU-OG) | 20 | SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) | |
| 16 | CCA29 (GN-RD) | 20 | SWITCH - BRAKE PEDAL FORCE SIGNAL | |
| 16 | CE904 (GN-VT) | 20 | SWITCH - CLUTCH PEDAL POSITION # TOP OF TRAVEL (CPP-TT) | |
| 17 | CCB08 (VT-WH) | 20 | CTRL MOD. - ELEC.PARK BRAKE # APPLY | |
| 17 | CCB15 (BN-GN) | 20 | CTRL MOD. - ELEC.PARK BRAKE # APPLY | |
| 17 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) | |
| 18 | LE136 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | |
| 19 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) | |
| 20 | CBB38 (GY-BU) | 18 | FUSE - 38 OR CIRCUIT BREAKER | |
| 20 | CBB38 (GY-BU) | 18 | FUSE - 38 OR CIRCUIT BREAKER | |
| 20 | CBB38 (GY-BU) | 20 | FUSE - 38 OR CIRCUIT BREAKER | |
| 20 | CBB42 (GN) | 18 | FUSE - 42 OR CIRCUIT BREAKER | |
| 20 | CBB50 (GN) | 18 | FUSE - 50 OR CIRCUIT BREAKER | |
| 21 | VDC46 (BU-BN) | 20 | CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) | |
| 21 | VDC47 (BU-BN) | 20 | SENSOR - BATTERY TEMP. | |
| 21 | VDN08 (VT-BN) | 20 | SENSOR - BATTERY TEMP. | |
| 22 | VE701 (YE-OG) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | |
| 23 | CBB08 (GY-YE) | 14 | FUSE - 8 OR CIRCUIT BREAKER | |
| 23 | CBB08 (GY-YE) | 20 | FUSE - 8 OR CIRCUIT BREAKER | |
| 23 | CBB32 (BU-BN) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 23 | CBB32 (GN-VT) | 14 | FUSE - 32 OR CIRCUIT BREAKER | |
| 24 | CBB14 (VT-OG) | 14 | FUSE - 14 OR CIRCUIT BREAKER | |
| 24 | CBB33 (WH-BN) | 18 | FUSE - 33 OR CIRCUIT BREAKER | |
| 24 | CBB50 (GN) | 12 | FUSE - 50 OR CIRCUIT BREAKER | |
| 25 | CBB16 (VT-GY) | 16 | FUSE - 16 OR CIRCUIT BREAKER | |
| 25 | CBB32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 25 | CBB34 (VT-BN) | 20 | FUSE - 34 OR CIRCUIT BREAKER | |
| 25 | CBB34 (VT-BN) | 16 | FUSE - 34 OR CIRCUIT BREAKER | |
| 26 | CBB06 (WH-BU) | 20 | FUSE - 6 OR CIRCUIT BREAKER | |
| 26 | CBB12 (BN-BU) | 18 | FUSE - 12 OR CIRCUIT BREAKER | |
| 26 | CBB35 (WH-BN) | 20 | FUSE - 35 OR CIRCUIT BREAKER | |
| 26 | CBB35 (YE-GY) | 12 | FUSE - 35 OR CIRCUIT BREAKER | |
| 27 | GD120 (BK-GN) | 20 | GROUND - CROSS CAR BEAM # 3RD STUD | |
| 28 | VH407 (YE-GN) | 20 | SENSOR - AMBIENT TEMP. | |
| 29 | RH108 (BN) | 20 | CTRL MOD. - SENSOR REFRIGERANT PRESSURE | |
| 29 | RH433 (BU) | 20 | CTRL MOD. - CLIMATE # VACUUM SOLENOIDS | |
| 29 | VE922 (VT-GN) | 20 | SENSOR - WATER IN FUEL | |
| 30 | LH108 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 2 (TR-A2BVREF) | |
| 30 | VH433 (VT-OG) | 20 | SENSOR - DISCHARGE TEMP. # RIGHT 2ND | |
| 30 | VH442 (GY-BN) | 20 | SENSOR - THERMAL EXPANSION VALVE TEMPERATURE (TXVTS) | |
| 30 | VH442 (GN-BN) | 20 | SENSOR - THERMAL EXPANSION VALVE TEMPERATURE (TXVTS) | |
| 30 | VH442 (BU) | 20 | SENSOR - THERMAL EXPANSION VALVE TEMPERATURE (TXVTS) | |
| 31 | LH108 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 2 (TR-A2BVREF) | |
| 31 | VH442 (GN-BN) | 20 | SENSOR - THERMAL EXPANSION VALVE TEMPERATURE (TXVTS) | |
| 32 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | |
| 33 | CDC12 (YE) | 20 | CONTROL UNIT - BATTERY # POWER OFF (BPO) | |
| 33 | CDC14 (BU-YE) | 20 | CONVERTER - DC-DC # FAULT (DCF) | |
| 34 | CDC12 (BU-YE) | 20 | CONTROL UNIT - BATTERY # POWER OFF (BPO) | |
| 34 | CDC12 (BU-WH) | 20 | CONTROL UNIT - BATTERY # POWER OFF (BPO) | |
| 34 | CDC14 (BU-YE) | 20 | CONVERTER - DC-DC # FAULT (DCF) | |
| 34 | CDC54 (WH-GN) | 20 | SWITCH - STARTER | |
| 35 | CE302 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # IDLE AIR CONTROL VALVE (IAC) | |
| 36 | CH109 (WH-OG) | 20 | TRANSAXLE MANAGEMENT UNIT - MOTOR TORQUE AC SENSOR (TMAC) | |
| 37 | CH401 (VT-WH) | 18 | RELAY - A/C CLUTCH | |
| 38 | CE514 (BN-BU) | 20 | CTRL MOD. - NATURAL GAS VEHICLE | |
| 38 | CE609 (WH-OG) | 20 | RELAY - GLOW PLUGS | |
| 38 | RH108 (GN-BU) | 20 | CTRL MOD. - SENSOR REFRIGERANT PRESSURE | |
| 39 | CBB02 (GN) | 20 | FUSE - 2 OR CIRCUIT BREAKER | |
| 39 | CE513 (VT-GN) | 20 | CTRL MOD. - NATURAL GAS VEHICLE | |
| 39 | CEC06 (YE-OG) | 20 | RELAY - ENGINE COOLING FAN 2ND | |
| 40 | CBB36 (YE-GY) | 14 | FUSE - 36 OR CIRCUIT BREAKER | |
| 40 | CE112 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # CANISTER PURGE PUMP CONTROL (CANPPC) | |
| 41 | CDC25 (BN-GN) | 12 | CONVERTER - DC-DC # FAULT (DCF) | |
| 41 | CDC35 (BU-WH) | 12 | SWITCH - IGNITION # START |
