Connector End View (C4349) - FUEL FIRED BOOSTER HEATER FUEL PUMP
Connector: C4349
Description
FUEL FIRED BOOSTER HEATER FUEL PUMP
Color
BK
Harness
14A411
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CHF01 (BN-BU) | 18 | CTRL MOD. - FUEL FIRED HEATER # FFH FUEL PUMP | |
| 2 | GD348 (BK-YE) | 18 | GROUND - TUNNEL # 2ND STUD |

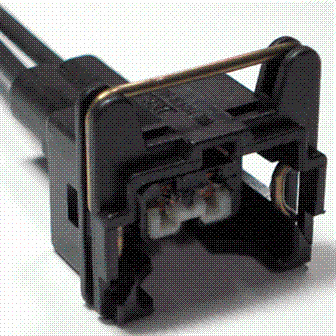

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1054 |
Service Part Number: 3U2Z-14S411-GLB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Actuator - Turbocharger Waste Gate Fuel Injector Sensor - Cam Shaft Position Sensor - Crank Shaft Position Valve - Cold Start |
