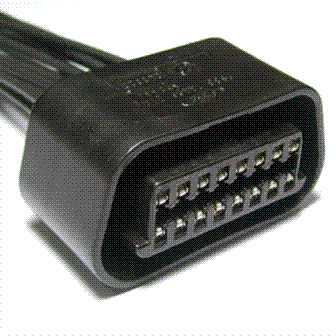

Connector End View (C2495) - AUXILIARY DATA LINK CONNECTOR (ADLC)
Connector: C2495
Description
AUXILIARY DATA LINK CONNECTOR (ADLC)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | ICANP (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | |
| 2 | * | * | Not Used | |
| 3 | MSCANP (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 4 | GND1 (BK) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) | |
| 5 | GND2 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 6 | HSCANP (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 7 | * | * | Not Used | |
| 8 | ICANM (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | MSCANM (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | HSCANM (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 15 | * | * | Not Used | |
| 16 | VB1 (YE-RD) | 20 | FUSE - 26 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1410 |
Service Part Number: EU2Z-14S411-PA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses Test Connector - Diagnostic |
