Connector End View (C1745) - CYLINDER HEAD TEMPERATURE (CHT) SENSOR
Connector: C1745
Description
CYLINDER HEAD TEMPERATURE (CHT) SENSOR
Color
BK
Harness
12A690
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE712 (BU-GY) | 20 | SENSOR - CYLINDER HEAD TEMPERATURE (CHT) | 1.0L GTDI |
| 2 | RE138 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # CYLINDER HEAD TEMPERATURE SENSOR | 1.0L GTDI |

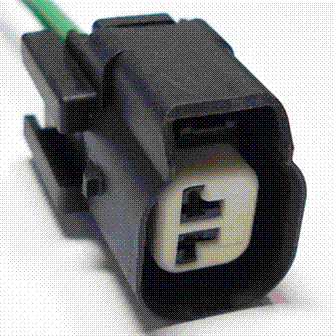

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-984 |
Service Part Number: 3U2Z-14S411-BXAB Gauge: 16 Pin material: Silver Cavities: 2 Vehicle Uses A/C Compressor Clutch EGR Cooler Outlet Electronic Locking Differential Horn Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Rear Park Lamp - Reverse Lamp - Side Marker Motor - Adjustable Pedal Sensor - Adjustable Pedal Sensor - Brake Fluid Level Sensor - Cam Shaft Position Sensor - Cylinder Head Temperature Sensor - Exhaust Gas Temperature Sensor - Liftgate Obstacle Sensor - Oil Level Sensor - Output Shaft Speed Sensor - Speed Solenoid - Engine Variable Timing Speaker - Door Speaker - Front Speaker - Rear Speaker - Subwoofer Speaker - Tweeter - LH - Front Switch - A/C Compressor Clutch Cycling Switch - Backup Lamp Switch - Deck Lid / Hatch Release Switch - Deck Lid / Lift Gate Ajar Switch - Hood Ajar Switch - Lift Gate Glass Ajar Switch - Power Liftgate Switch - Reverse Park Aid |
