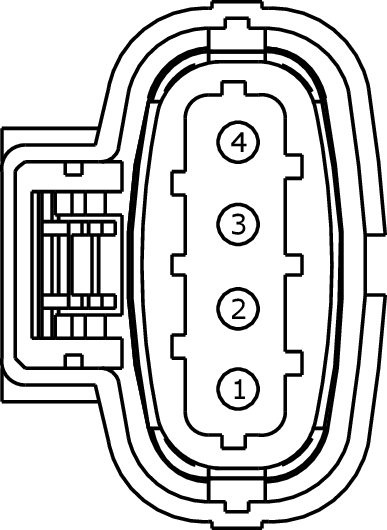

Connector End View (C1588) - TURBOCHARGER BOOST PRESSURE/AIR COOLER TEMPERATURE (TCBP/ACT) SENSOR
Connector: C1588
Description
TURBOCHARGER BOOST PRESSURE/AIR COOLER TEMPERATURE (TCBP/ACT) SENSOR
Color
BK
Harness
12A690/12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE804 (GY-BU) | 20 | SENSOR- SIGNAL RETURN (SIGRTN) | 1.6L GTDI |
| 1 | RE329 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) - | 1.0L |
| 2 | VE804 (GN-BN) | 18 | SENSOR- CHARGE AIR COOLER TEMPERATURE (CACT) | 1.0L |
| 2 | VE805 (GY-OG) | 20 | SENSOR- TURBOCHARGER BOOST PRESSURE (TCBP) | 1.6L GTDI |
| 3 | LE329 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE (VREF) | 1.0L |
| 3 | LE329 (BU) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE (VREF) | 1.6L GTDI |
| 4 | VE804 (GN-BN) | 20 | SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TMAP) + | 1.6L GTDI |
| 4 | VE803 (YE) | 20 | SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) + | 1.0L |

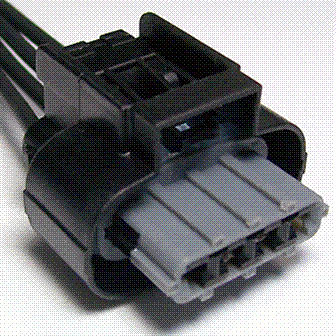

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1232 |
Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Manifold Pressure/Intake Temperature |
