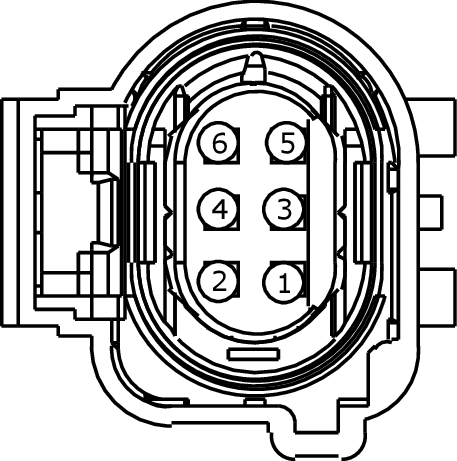

Connector End View (C1571) - HEATED OXYGEN SENSOR (HO2S)
Connector: C1571
Description
HEATED OXYGEN SENSOR (HO2S)
Color
BK
Harness
12A690
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE451 (BN-YE) | 20 | CTRL MOD. - SENSOR CLUTCH PEDAL | |
| 2 | LE448 (GY-BU) | 20 | CTRL MOD. - SENSOR CLUTCH PEDAL | |
| 3 | VE827 (WH-GN) | 20 | SENSOR - WATER IN FUEL | |
| 4 | CBB06 (WH-BU) | 20 | FUSE - 6 OR CIRCUIT BREAKER | |
| 5 | LE452 (GN) | 20 | CTRL MOD. - SENSOR CLUTCH PEDAL | |
| 6 | VE826 (BN-VT) | 20 | SENSOR - WATER IN FUEL |
