Connector End View (C1454) - MASS AIR FLOW/INTAKE AIR TEMPERATUE (MAF/IAT) SENSOR
Connector: C1454
Description
MASS AIR FLOW/INTAKE AIR TEMPERATUE (MAF/IAT) SENSOR
Color
BK
Harness
12A690
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE807 (YE-VT) | 20 | SENSOR - MASS AIR FLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) | |
| 2 | CE807 (GN-VT) | 20 | RUNNER - INTAKE MANIFOLD CONTROL # MONITOR (IMRCM) | |
| 3 | RE320 (BU) | 20 | CTRL MOD. - POWERTRAIN # MASS AIR FLOW SEN. LH BANK OR 1ST BANK (MAFRTN) | |
| 4 | VE740 (VT-GY) | 20 | SENSOR - INTAKE AIR TEMPERATURE (IAT) |

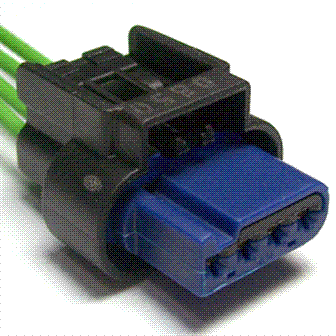

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1309 |
Service Part Number: CU2Z-14S411-AYA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Motor - Active Grill Shutter |
