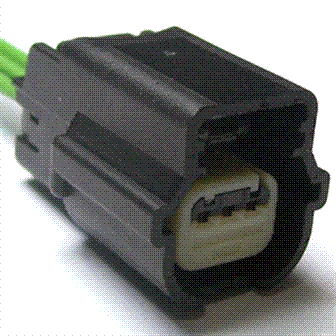

Connector End View (C1260) - AIR CONDITIONING (A/C) PRESSURE TRANSDUCER
Connector: C1260
Description
AIR CONDITIONING (A/C) PRESSURE TRANSDUCER
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RH108 (BN) | 20 | CTRL MOD. - SENSOR REFRIGERANT PRESSURE | |
| 2 | LH108 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 2 (TR-A2BVREF) | |
| 3 | VH442 (GN-BN) | 20 | SENSOR - THERMAL EXPANSION VALVE TEMPERATURE (TXVTS) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1400 |
Service Part Number: 9U2Z-14S411-CC Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
| Pigtail Kit Part Number WPT-1315 |
Service Part Number: 9U2Z-14S411-CB Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
