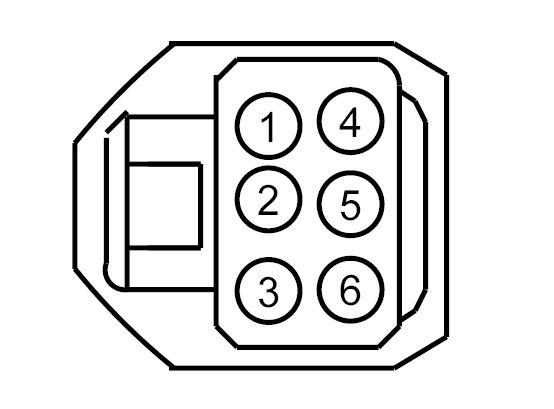

Connector End View (C703) - REAR DOOR WINDOW REGULATOR MOTOR LH
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector C703
Description
REAR DOOR WINDOW REGULATOR MOTOR LH
Color
Harness
14633
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW47 (VT-OG) | 12 | CTRL MOD. - WINDOW MOTOR REAR LEFT # DOWN (IF POSITIVE) | |
| 2 | VPW50 (GN-OG) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # HALL EFFECT SENSOR 1 (DOWN IF LEAD) | |
| 3 | LPW48 (YE-GY) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS + | |
| 4 | CPW46 (GY-BN) | 12 | SCTRL MOD. - WINDOW MOTOR REAR LEFT # UP (IF POSITIVE) WITCH - LATCH REAR DRIVER SIDE # CHILD LOCK FEEDBACK | |
| 5 | VPW51 (BN-YE)RPL71 (BU) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # HALL EFFECT SENSOR 2 (UP IF LEAD) | |
| 6 | RPW49 (BU-BN) | 22 | CTRL MOD. - WINDOW MOTOR REAR LEFT # SENSORS - |

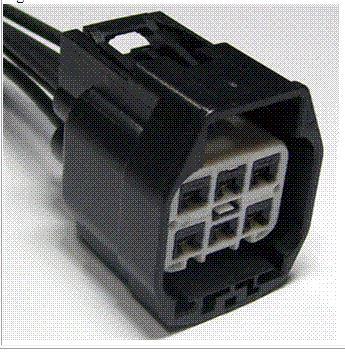

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1344 |
Service Part Number: DU2Z-14S411-AEA Gauge: 16 Pin material: Tin Cavities: 6 Vehicle Uses Motor - Power Window - LH - Front Motor - Power Window - LH - Rear Motor - Power Window - RH - Front Motor - Power Window - RH - Rear |
