Connector End View (C567) - DRIVER FRONT DOOR SIDE IMPACT SENSOR
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C567
Description
DRIVER FRONT DOOR SIDE IMPACT SENSOR
Color
Harness
14631
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VR217 (GY) | 20 | SENSOR - SIDE IMPACT FRONT DRIVER SIDE | Fusion |
| 1 | VR221 (BU-GN) | 20 | SENSOR - SIDE IMPACT ROW 3 DRIVER SIDE | MKZ |
| 2 | RR131 (VT) | 20 | CTRL MOD. - SENSOR SIDE IMPACT FRONT DRIVER SIDE - | Fusion |
| 2 | RR135 (GN-BN) | 20 | CTRL MOD. - SENSOR SIDE IMPACT ROW 3 DRIVER SIDE - | MKZ |

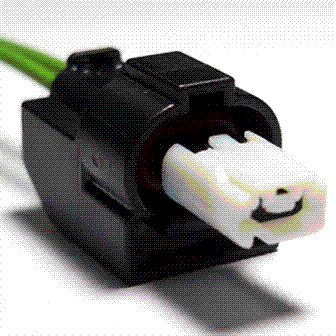

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1469 |
Service Part Number: GU2Z-14S411-KA Gauge: 18 Pin material: Silver Cavities: 2 Vehicle Uses Sensor - Side Impact Sensor - Transfer Case Temperature Sensor - Transmission Fluid Temperature Solenoid - Variable Oil Pump Control |
