Connector End View (C405) - INLINE
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Inline C405
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 15K868
FEMALE
Harness 14A005
| Pin | Circuit | Gauge | Qualifier |
| 1 | RMP07 (GN) | 22 | 14A005 |
| 1 | RMP07 (GN-WH) | 22 | |
| 2 | * | * | |
| 3 | LMP07 (BU-WH) | 22 | |
| 4 | VMP29 (GN-OG) | 22 | |
| 5 | VMP16 (YE-GY) | 22 | |
| 6 | VMP14 (WH-OG) | 22 | |
| 7 | GD347 (BK-VT) | 22 | |
| 8 | * | * | |
| 9 | CLS05 (BU-GY) | 22 | |
| 10 | VMP30 (BN) | 22 | |
| 11 | VMP17 (YE-OG) | 22 | |
| 12 | VMP15 (YE-GN) | 22 |

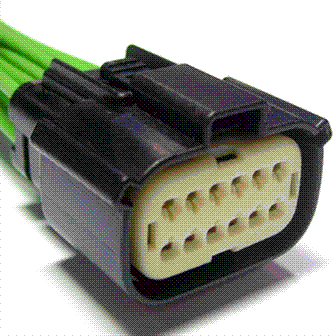

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1485 |
Service Part Number: HU2Z-14S411-CA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1125 |
Service Part Number: AU2Z-14S411-AMA Gauge: 16 Pin material: Silver Cavities: 12 Vehicle Uses: Connector - Inline Mirror - Sideview |
