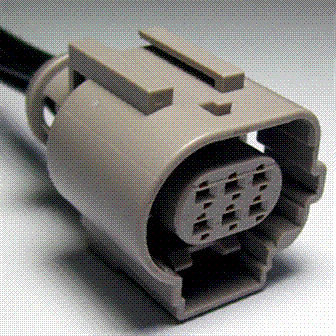

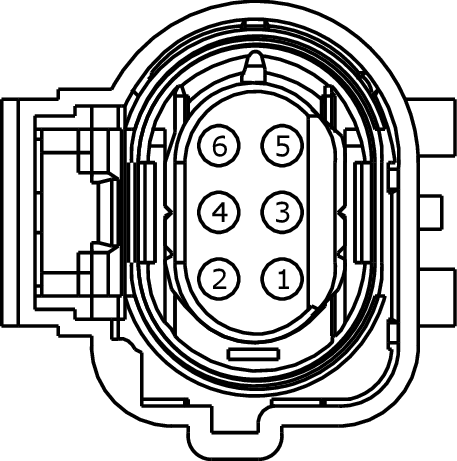

Connector End View (C1368) - ELECTRONIC THROTTLE CONTROL (ETC)
Connector:C1368
Description
ELECTRONIC THROTTLE CONTROL (ETC)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE134 (YE) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | |
| 2 | VE818 (BN) | 20 | SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1) | |
| 3 | RE134 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | |
| 4 | CE426 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) | |
| 5 | VE819 (GN-VT) | 20 | SENSOR - THROTTLE POSITION # POSITIVE SLOPE (TP2) | |
| 6 | CE412 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1389 |
Service Part Number: EU2Z-14S411-FA Gauge: 18 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Control - Electronic Throttle Sensor - O2 (HEGO/ EGO) |
