Connector End View (C1366) - CAMSHAFT POSITION BANK 1 SENSOR1 (CMP11)
Connector:C1366
Description
CAMSHAFT POSITION BANK 1 SENSOR1 (CMP11)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE405 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | |
| 1 | RE429 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | |
| 2 | VE706 (BN-BU) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 IN+EX / IN (CMP11) | |
| 3 | LE458 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |

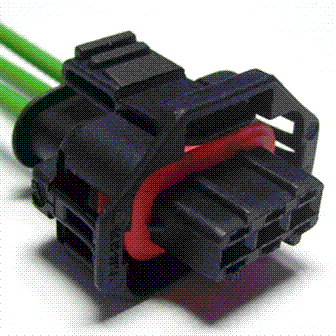

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1099 |
Service Part Number: AU2Z-14S411-BBA Gauge: 14 Pin material: Silver Cavities: 3 Vehicle Uses Fuel Injector Pump - Fuel Injection Sensor - Manifold Absolute Pressure (MAP) Solenoid - Fuel Volume Regulator Control |
