Connector End View (C9117) - VANITY MIRROR LAMP LH
Connector:C9117
Description
VANITY MIRROR LAMP LH
Color
Harness
14335
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | |
| 2 | GD382 (BK-GY) | 22 | GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT |

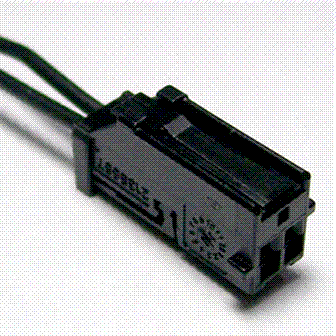

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1412 |
Service Part Number: EU2Z-14S411-TA Gauge: 20 Pin material: Tin Cavities: 2 Vehicle Uses Mirror - Vanity Sensor - A/C Evaporator Temperature |
