Connector End View (C4360) - REAR PARKING AID CAMERA
Connector:C4360
Description
REAR PARKING AID CAMERA
Color
Harness
17N400
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB23 (BN-YE) | 20 | FUSE - 23 OR CIRCUIT BREAKER | |
| 2 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO - | |
| 3 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | |
| 4 | VDN04 (VT-WH) | 20 | CTRL MOD. - LIN BUS # SPDJB 4 | |
| 5 | DMP19 (*) | 20 | CAMERA - PARKING AID REAR VIDEO D | |
| 6 | GD215 (BK-GY) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |

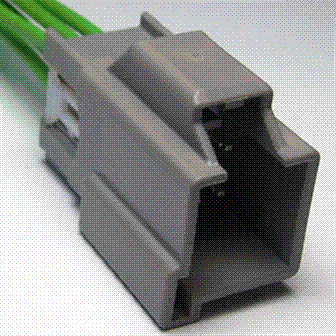

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1299 |
Service Part Number: 3U2Z-14S411-NBB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Connector - Inline Element - Heated Seat Inverter - DC to AC Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Courtesy - Footwell Lamp - License Lamp - Park/Turn/Stop Lamp - Top Finish Panel Mating Connector WPT-962 Motor - Adjustable Pedal Switch - Gear Shift Select/Neutral Safety Switch - Multifunction |
