Connector End View (C3673) - SEAT CONTROL SWITCH, REDUNDANT PASSENGER SIDE FRONT, RECLINE
Connector:C3673
Description
SEAT CONTROL SWITCH, REDUNDANT PASSENGER SIDE FRONT, RECLINE
Color
Harness
14D233
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBX06 (GY-RD) | 20 | POWER - SEAT # HEATED SEAT MODULE | |
| 2 | CPS39 (GY-YE) | 20 | SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE FORWARD | |
| 3 | GD904 (BK-BU) | 20 | GROUND - DRIVER SEAT # SEAT SWITCH | |
| 4 | CPS40 (VT-GY) | 20 | SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE REARWARD |

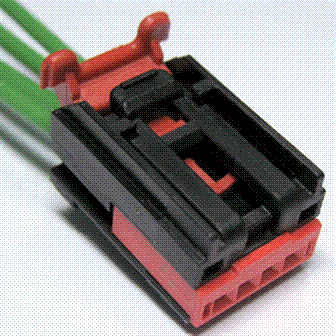

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1154 |
Service Part Number: 9U2Z-14S411-ACA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Power Steering Pressure Sensor - Steering Wheel Position |
