Connector End View (C543) - EXTERIOR FRONT DOOR HANDLE LH
Connector:C543
Description
EXTERIOR FRONT DOOR HANDLE LH
Color
Harness
14631
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VPK39 (GN) | 22 | SENSOR - KEYLESS VEHICLE HANDLE DRIVER POWER/DATA | |
| 1 | VPK39 (GN-VT) | 22 | SENSOR - KEYLESS VEHICLE HANDLE DRIVER POWER/DATA | |
| 2 | VPK01 (BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER + | |
| 2 | VPK01 (BN-YE) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER + | |
| 3 | RPK01 (WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER - | |
| 3 | RPK01 (WH-GN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER - | |
| 4 | RPK39 (VT) | 22 | SENSOR - KEYLESS VEHICLE HANDLE | |
| 4 | RPK39 (VT-OG) | 22 | SENSOR - KEYLESS VEHICLE HANDLE |

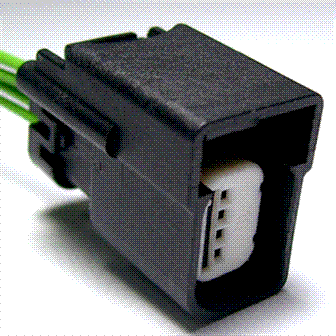

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1443 |
Service Part Number: FU2Z-14S411-ANA Gauge: 20 Pin material: Silver Cavities: 4 Vehicle Uses Antenna - Keyless Entry Lamp - Front Turn Lamp - Side Marker (Rear Fender) Switch - Keyless Door Handle |
