Connector End View (C541) - FRONT DOOR LOCK SWITCH LH
Connector:C541
Description
FRONT DOOR LOCK SWITCH LH
Color
Harness
14631
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CPL77 (BU) | 26 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER ILLUMINATION | |
| 2 | CPL77 (BU-GN) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER ILLUMINATION | |
| 3 | CPS17 (BU-OG) | 26 | SWITCH - MEMORY DRIVER P3 | |
| 3 | CPS17 (OG) | 26 | SWITCH - MEMORY DRIVER P3 | |
| 4 | CPS16 (YE) | 26 | SWITCH - MEMORY DRIVER P2 | |
| 5 | CPS15 (VT-WH) | 26 | SWITCH - MEMORY DRIVER P1 | |
| 5 | CPS15 (WH) | 26 | SWITCH - MEMORY DRIVER P1 | |
| 6 | RPW03 (GN) | 26 | CTRL MOD. - POWER WINDOW SWITCH DRIVER RETURN | |
| 6 | RPW03 (BU-GN) | 22 | CTRL MOD. - POWER WINDOW SWITCH DRIVER RETURN | |
| 7 | CPL42 (GY) | 26 | SWITCH - TRIM DOOR LOCK (DRIVER) # LOCK | |
| 8 | CPL43 (VT) | 26 | SWITCH - TRIM DOOR LOCK (DRIVER) # UNLOCK |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1219 |

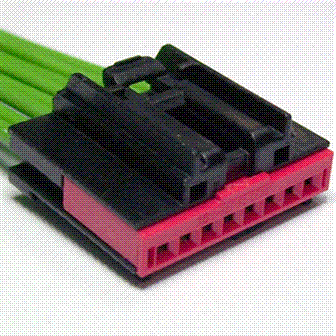

Service Part Number: 3U2Z-14S411-DAAC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Switch - Ambient Lighting Dimmer Switch - Door Lock (LH) Switch - Message Center Switch - Moon Roof/Sun Roof Switch - Seat Memory |
