Connector End View (C451) - REVERSING LAMP
Connector:C451
Description
REVERSING LAMP
Color
Harness
17N400
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS05 (BU-GY) | 20 | CTRL MOD. - PARK | |
| 2 | CLS28 (BU-WH) | 20 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | |
| 3 | CLS17 (YE-GY) | 22 | CTRL MOD. - STOP HIGH MOUNT | |
| 4 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | |
| 5 | CLS37 (WH-BU) | 20 | CTRL-MOD. - FOG LAMP REAR (RIGHT OR COMMON) | |
| 6 | * | * | Not Used |
| Available Pigtail Kits | |

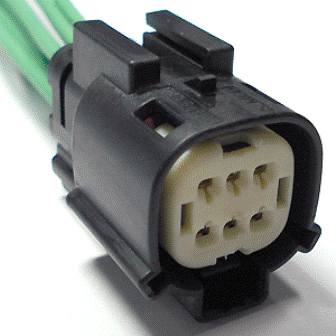

| Pigtail Kit Part Number WPT-971 |
Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Connector - Inline Lamp - Headlamp - High/Low Beam Lamp - Park/Turn/Stop Motor - Engine Cooling Fan Motor - Running Board |
