Connector End View (C3187) - DRIVER SEAT RECLINER MOTOR
Connector:C3187
Description
DRIVER SEAT RECLINER MOTOR
Color
Harness
14D232
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS29 (WH-BN) | 14 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CPS30 (VT-BN) | 14 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD |
| Available Pigtail Kits | |

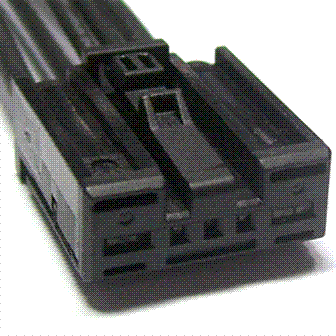

| Pigtail Kit Part Number WPT-1071 |
Service Part Number: AU2Z-14S411-PA Gauge: 14 18 Pin material: Tin (greased) Cavities: 5 Vehicle Uses Motor - Seat Height (Rear) Motor - Seat Recline |

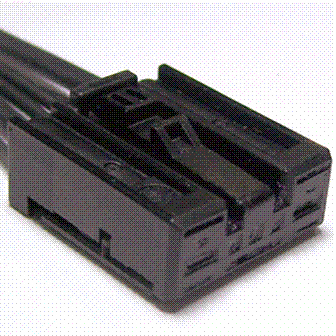

| Pigtail Kit Part Number WPT-1450 |
Service Part Number: AU2Z-14S411-PB Gauge: 14 20 Pin material: Tin (greased) Cavities: 5 Vehicle Uses Clockspring Module - Power Steering Motor - Seat Height (Front) Motor - Seat Height (Rear) Motor - Seat Recline |
