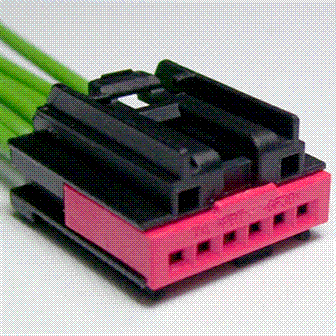

Connector End View (C2092) - PASSENGER TEMPERATURE DOOR ACTUATOR
Connector:C2092
Description
PASSENGER TEMPERATURE DOOR ACTUATOR
Color
Harness
18B518
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CH212 (BU-OG) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1 / CLOSE | |
| 2 | RH111 (GY) | 26 | CTRL MOD. - CLIMATE # GENERIC VREF RETURN | |
| 3 | LH111 (BN-WH) | 22 | CTRL MOD. - CLIMATE # GENERIC VREF | |
| 4 | CH211 (YE) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COMMON | |
| 5 | * | * | Not Used | |
| 6 | CH213 (WH) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2 / OPEN |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1249 |
Service Part Number: 3U2Z-14S411-BYAC Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Lamp - Dome Lamp - Storage Compartment - Cargo Motor - Heater A/C Mode Door Motor - Heater/AC Blend Door Motor - Heater/AC Inlet Door Switch - Hazard Warning Switch - Heated Seat Switch - Heater A/C Blower (Rear) Switch - Speed Control |
