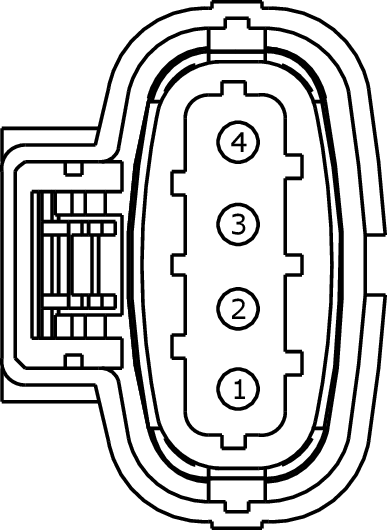

Connector End View (C1911) - MANIFOLD ABSOLUTE PRESSURE/CHARGE AIR COOLER TEMPERATURE (MAP/CACT) SENSOR
Connector:C1911
Description
MANIFOLD ABSOLUTE PRESSURE/CHARGE AIR COOLER TEMPERATURE (MAP/CACT) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | 1.5L |
| 2 | RE804 (GY-BU) | 18 | CTRL MOD. - POWERTRAIN # CHARGE AIR COOLER TEMPERATURE (CACT) | 1.5L |
| 3 | LE458 (BU-WH) | 18 | REFERENCE VOLTAGE (VREF) | 1.5L |
| 4 | VE804 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR | 1.5L |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1232 |
Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Manifold Pressure/Intake Temperature |
