Connector End View (C1694) - MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
Connector:C1694
Description
MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE803 (BU-GN) | 18 | SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) | |
| 2 | RE433 (BU-GY) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | |
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | |
| 3 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1068 |

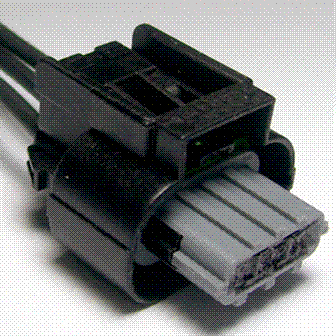

Service Part Number: AU2Z-14S411-JA Gauge: 14 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) |
| Pigtail Kit Part Number WPT-1369 |

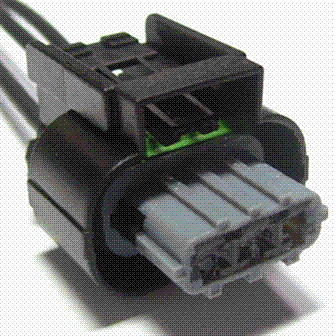

Service Part Number: AU2Z-14S411-JB Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) Sensor - Turbo Intake Pressure/Temperature |
