Connector End View (C1676) - COOLANT BYPASS SOLENOID VALVE
Connector:C1676
Description
COOLANT BYPASS SOLENOID VALVE
Color
BK
Harness
12A690
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE167 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # BYPASS SOLENOID VALVE | |
| 2 | CBK03 (GY) | 18 | FUSE - 12 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |

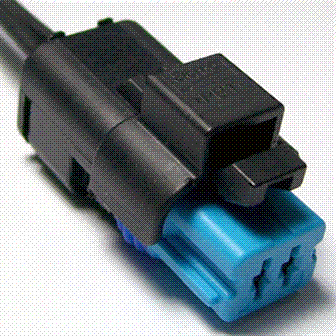

| Pigtail Kit Part Number WPT-1352 |
Service Part Number: DU2Z-14S411-ZA Gauge: 18 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Solenoid - EGR Cooler Bypass Valve - Coolant |
