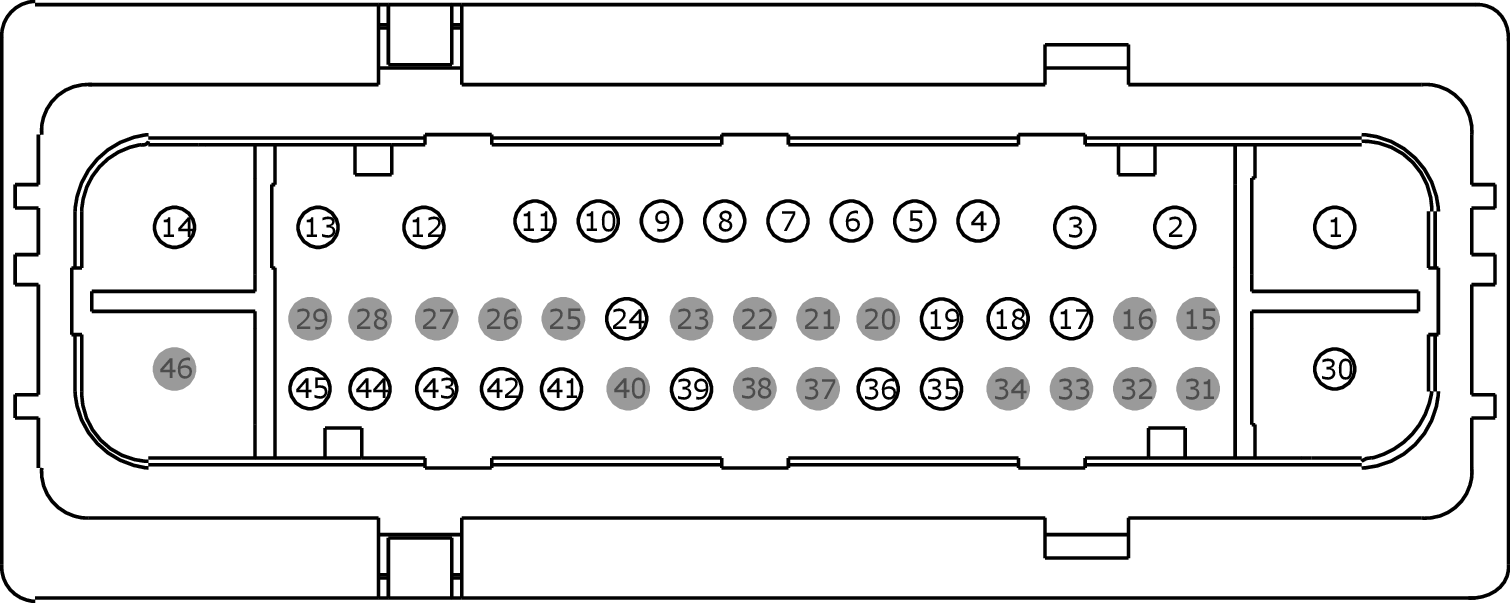

Connector End View (C135) - ANTI-LOCK BRAKE SYSTEM (ABS) MODULE
Connector:C135
Description
ANTI-LOCK BRAKE SYSTEM (ABS) MODULE
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB87 (WH-RD) | 10 | FUSE - 87 OR CIRCUIT BREAKER | |
| 2 | CCB18 (YE-GY) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT LOCK (+) | |
| 3 | CCB19 (GN-BN) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT UNLOCK (-) | |
| 4 | RCA19 (VT) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT FRONT | |
| 5 | VCA05 (GY-VT) | 20 | SENSOR - WHEEL SPEED RIGHT FRONT | |
| 6 | RCA18 (BN-GN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT REAR | |
| 7 | VCA04 (BU-OG) | 20 | SENSOR - WHEEL SPEED LEFT REAR | |
| 8 | RCA17 (YE) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT FRONT | |
| 9 | VCA03 (VT-WH) | 20 | SENSOR - WHEEL SPEED LEFT FRONT | |
| 10 | RCA20 (BN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT REAR | |
| 11 | VCA06 (WH-OG) | 20 | SENSOR - WHEEL SPEED RIGHT REAR | |
| 12 | CCB17 (BU-GN) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR LEFT UNLOCK (-) | |
| 13 | CCB16 (WH-VT) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR LEFT LOCK (+) | |
| 14 | GD121 (BK-YE) | 10 | GROUND - FENDER FRONT LEFT # 2ND POINT | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | CCB20 (BU-WH) | 20 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 1 | |
| 18 | CCB21 (GN-VT) | 20 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 2 | |
| 19 | CCB22 (WH-BN) | 20 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 3 | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | CCB23 (VT-GN) | 20 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 4 | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | SBB69 (GY-RD) | 12 | FUSE - 69 OR CIRCUIT BREAKER | |
| 31 | * | * | Not Used | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | * | * | Not Used | |
| 35 | CBB25 (WH-OG) | 20 | FUSE - 25 OR CIRCUIT BREAKER | |
| 36 | VCA38 (BN-VT) | 20 | SENSOR - BRAKE VACUUM SIGNAL 1 | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | CCB24 (WH-OG) | 20 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 5 | |
| 40 | * | * | Not Used | |
| 41 | CCB25 (BN) | 20 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 6 | |
| 42 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 43 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 44 | LCA37 (YE-OG) | 20 | CTRL MOD. - SENSOR BRAKE VACUUM + | |
| 45 | RCA37 (WH-BU) | 20 | CTRL MOD. - SENSOR BRAKE VACUUM - | |
| 46 | * | * | Not Used |
