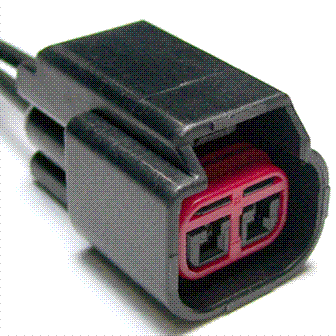

Connector End View (C101) - CRANKSHAFT POSITION (CKP) SENSOR
Connector:C101
Description
CRANKSHAFT POSITION (CKP) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RE135 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP) - | |
| 2 | VE711 (YE-VT) | 18 | SENSOR - CRANKSHAFT POSITION (CKP) + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-986 |
Service Part Number: 3U2Z-14S411-SLB Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses Coil - Ignition Lamp - License Sensor - Cam Shaft Position Sensor - Crank Shaft Position |
