Connector End View (C311) - INLINE
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

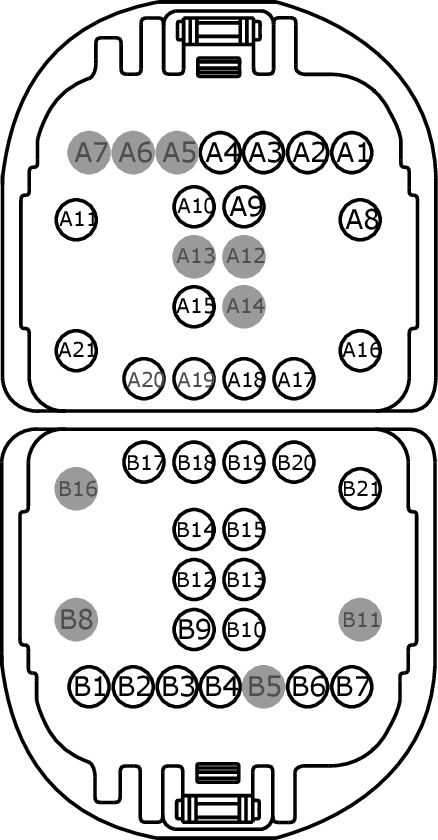

MALE
Harness 14631

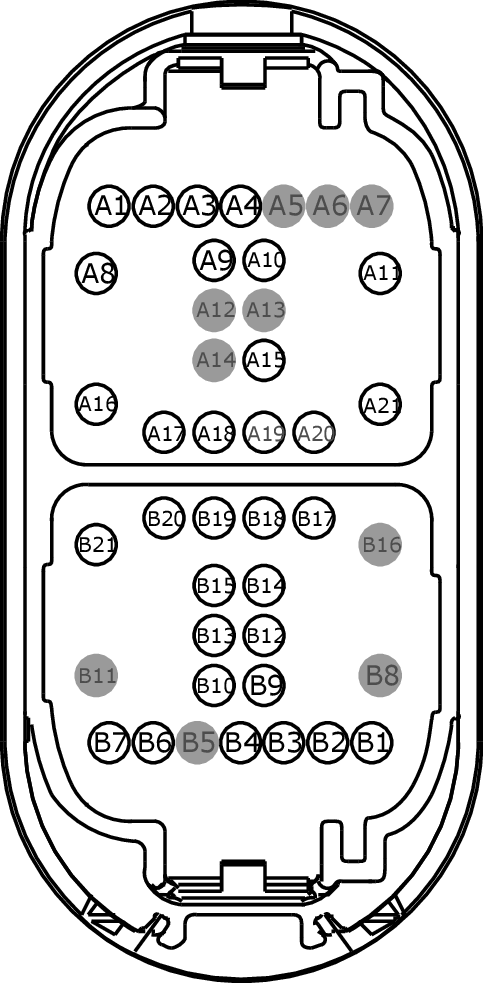

FEMALE
Harness 14A005
|
Pin |
Circuit |
Gauge |
Qualifier |
|
A1 |
CPL26 (GN) |
22 |
14631 |
|
A1 |
CPL26 (GN-VT) |
22 |
14631 |
|
A1 |
CPL26 (GN-VT) |
22 |
14A005 |
|
A2 |
SBP02 (YE-RD) |
20 |
14A005 |
|
A3 |
VDB06 (GY) |
22 |
14631 |
|
A3 |
VDB06 (GY-OG) |
22 |
14631 |
|
A3 |
VDB06 (GY-OG) |
22 |
14A005 |
|
A4 |
VDB07 (VT) |
22 |
14631 |
|
A4 |
VDB07 (VT-OG) |
22 |
14631 |
|
A4 |
VDB07 (VT-OG) |
22 |
14A005 |
|
A5 |
* |
* |
14A005 |
|
A6 |
* |
* |
14A005 |
|
A7 |
* |
* |
14A005 |
|
A7 |
CBP23 (BN-YE) |
20 |
14631 |
|
A7 |
CBP23 (BN-YE) |
22 |
14631 |
|
A8 |
CPL51 (BU-GN) |
14 |
|
|
A9 |
VR217 (GY) |
22 |
14631 |
|
A9 |
VR217 (GY-YE) |
22 |
14631 |
|
A9 |
VR217 (GY-YE) |
22 |
14A005 - FUSION |
|
A9 |
VR221 (BU-GN) |
22 |
14631 |
|
A9 |
VR221 (BU-GN) |
22 |
14A005 - MKZ |
|
A10 |
RR131 (VT) |
22 |
14631 |
|
A10 |
RR131 (VT-GY) |
22 |
14631 |
|
A10 |
RR131 (VT-GY) |
22 |
14A005 - FUSION |
|
A10 |
RR135 (GN-BN) |
22 |
14631 |
|
A10 |
RR135 (GN-BN) |
22 |
14A005 - MKZ |
|
A11 |
CPL11 (GN-BN) |
14 |
14631 |
|
A11 |
CPL11 (GY-BN) |
14 |
|
|
A12 |
* |
* |
14A005 |
|
A13 |
* |
* |
14A005 |
|
A14 |
* |
* |
14A005 |
|
A14 |
CPL77 (BU-GN) |
22 |
14631 |
|
A15 |
VDN09 (WH) |
22 |
14631 |
|
A15 |
VDN09 (WH-GN) |
20 |
14A005 - MKZ |
|
A15 |
VDN09 (WH-GN) |
22 |
14631 |
|
A15 |
VDN09 (WH-GN) |
22 |
14A005 - FUSION |
|
A16 |
SBP25 (RD) |
12 |
|
|
A17 |
VME07 (WH) |
18 |
14631 |
|
A17 |
VME07 (WH) |
18 |
14A005 - FUSION |
|
A17 |
VME07 (WH) |
20 |
14A005 - MKZ |
|
A18 |
RME07 (WH-BN) |
18 |
14631 |
|
A18 |
RME07 (WH-BN) |
18 |
14A005 - FUSION |
|
A18 |
RME07 (WH-BN) |
20 |
14A005 - MKZ |
|
A19 |
* |
* |
14A005 |
|
A20 |
* |
* |
14A005 |
|
A21 |
GD382 (BK-GY) |
12 |
|
|
B1 |
VDN05 (YE-GY) |
22 |
14A005 |
|
B1 |
VLN73 (GY-BN) |
22 |
14631 |
|
B2 |
CBX07 (GN) |
22 |
14631 |
|
B2 |
CBX07 (GN-RD) |
22 |
14631 |
|
B2 |
CBX07 (GN-RD) |
22 |
14A005 |
|
B3 |
SBP10 (RD) |
22 |
14631 |
|
B3 |
SBP10 (YE-RD) |
20 |
14A005 - MKZ |
|
B3 |
SBP10 (YE-RD) |
22 |
14631 |
|
B3 |
SBP10 (YE-RD) |
22 |
14A005 - FUSION |
|
B4 |
RPK39 (VT) |
22 |
14631 |
|
B4 |
RPK39 (VT-OG) |
20 |
14A005 - MKZ |
|
B4 |
RPK39 (VT-OG) |
22 |
14631 |
|
B4 |
RPK39 (VT-OG) |
22 |
14A005 - FUSION |
|
B5 |
* |
* |
14A005 |
|
B6 |
VPK39 (GN) |
22 |
14631 |
|
B6 |
VPK39 (GN-VT) |
22 |
14631 |
|
B6 |
VPK39 (GN-VT) |
22 |
14A005 |
|
B7 |
CPL30 (BU-BN) |
20 |
14A005 |
|
B7 |
CPL30 (BU-BN) |
22 |
14631 |
|
B8 |
* |
* |
14A005 |
|
B9 |
LRD12 (BU) |
22 |
14631 |
|
B9 |
LRD12 (BU-GY) |
20 |
14A005 - MKZ |
|
B9 |
LRD12 (BU-GY) |
22 |
14631 |
|
B9 |
LRD12 (BU-GY) |
22 |
14A005 - FUSION |
|
B10 |
RRD12 (BN) |
20 |
14A005 - MKZ |
|
B10 |
RRD12 (BN) |
22 |
14631 |
|
B10 |
RRD12 (BN) |
22 |
14A005 - FUSION |
|
B11 |
* |
* |
14A005 |
|
B12 |
VPK01 (BN) |
22 |
14631 |
|
B12 |
VPK01 (BN-YE) |
22 |
14631 |
|
B12 |
VPK01 (BN-YE) |
22 |
14A005 |
|
B13 |
RPK01 (WH) |
22 |
14631 |
|
B13 |
RPK01 (WH-GN) |
22 |
14631 |
|
B13 |
RPK01 (WH-GN) |
22 |
14A005 |
|
B14 |
VME08 (GN-OG) |
20 |
|
|
B15 |
RME08 (GY-OG) |
20 |
|
|
B16 |
* |
* |
14A005 |
|
B17 |
CPK28 (WH) |
22 |
14631 |
|
B17 |
CPK28 (WH-GN) |
22 |
14631 |
|
B17 |
CPK28 (WH-GN) |
22 |
14A005 |
|
B18 |
CPK29 (GY) |
22 |
14631 |
|
B18 |
CPK29 (GY-BU) |
22 |
14631 |
|
B18 |
CPK29 (GY-BU) |
22 |
14A005 |
|
B19 |
CPK30 (VT) |
22 |
14631 |
|
B19 |
CPK30 (VT-GN) |
22 |
14631 |
|
B19 |
CPK30 (VT-GN) |
22 |
14A005 |
|
B20 |
CPK31 (YE) |
22 |
14631 |
|
B20 |
CPK31 (YE-GN) |
22 |
14631 |
|
B20 |
CPK31 (YE-GN) |
22 |
14A005 |
|
B21 |
GD382 (BK) |
22 |
14631 |
|
B21 |
GD382 (BK-GY) |
20 |
14A005 - MKZ |
|
B21 |
GD382 (BK-GY) |
22 |
14631 |
|
B21 |
GD382 (BK-GY) |
22 |
14A005 - FUSION |
