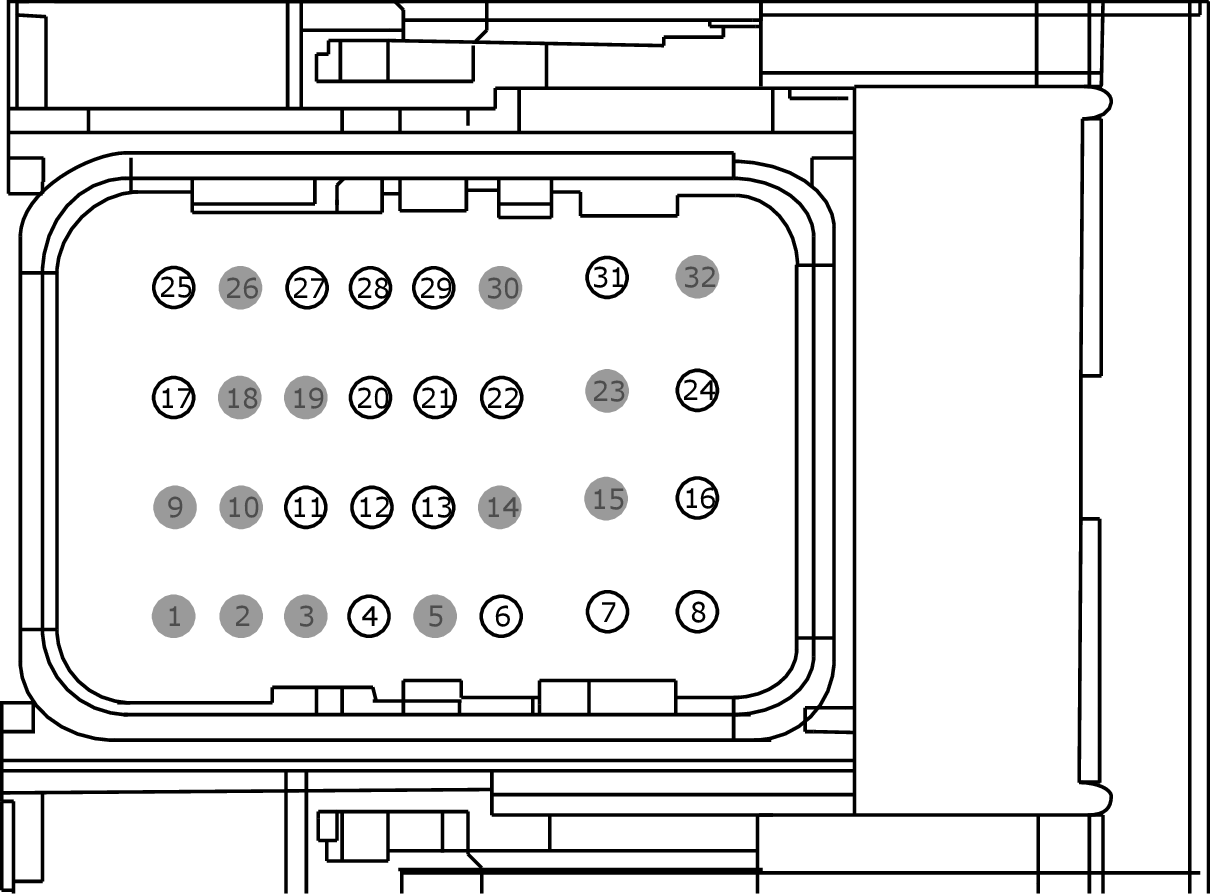

Connector End View (C175T) - POWERTRAIN CONTROL MODULE (PCM)
Description
POWERTRAIN CONTROL MODULE (PCM)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
LET57 (WH-GN) |
18 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 1 |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
VE711 (YE-VT) |
20 |
SENSOR - CRANKSHAFT POSITION (CKP) |
|
|
7 |
CE304 (YE-BU) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2D) |
|
|
8 |
CE306 (GN-VT) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP4C) |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
LE458 (BU-WH) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) |
|
|
12 |
LET56 (BN-VT) |
18 |
CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 2 (TR-A2BVREF) |
|
|
13 |
LE459 (GY) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 3 (VREF) |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
CE303 (WH-VT) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP1A) |
|
|
17 |
VE801 (VT-OG) |
20 |
SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1+) |
|
|
18 |
* |
* |
Not Used |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
VE802 (BN-BU) |
20 |
SENSOR - KNOCK 2ND BANK 1ST (KS2+) |
|
|
21 |
VE706 (BU) |
20 |
SENSOR - CAMSHAFT POSITION BANK 1 IN+EX / IN (CMP11) |
|
|
22 |
LE111 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) |
|
|
23 |
* |
* |
Not Used |
|
|
24 |
CE305 (BU-OG) |
18 |
CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP3B) |
|
|
25 |
RE323 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1-) |
|
|
26 |
* |
* |
Not Used |
|
|
27 |
RE135 (GN-BN) |
20 |
CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (SIGRTN) |
|
|
28 |
RE324 (BN-GN) |
20 |
CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2-) |
|
|
29 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL |
|
|
30 |
* |
* |
Not Used |
|
|
31 |
GD108 (BK-VT) |
18 |
GROUND - CHASSIS / BATTERY |
|
|
32 |
* |
* |
Not Used |
