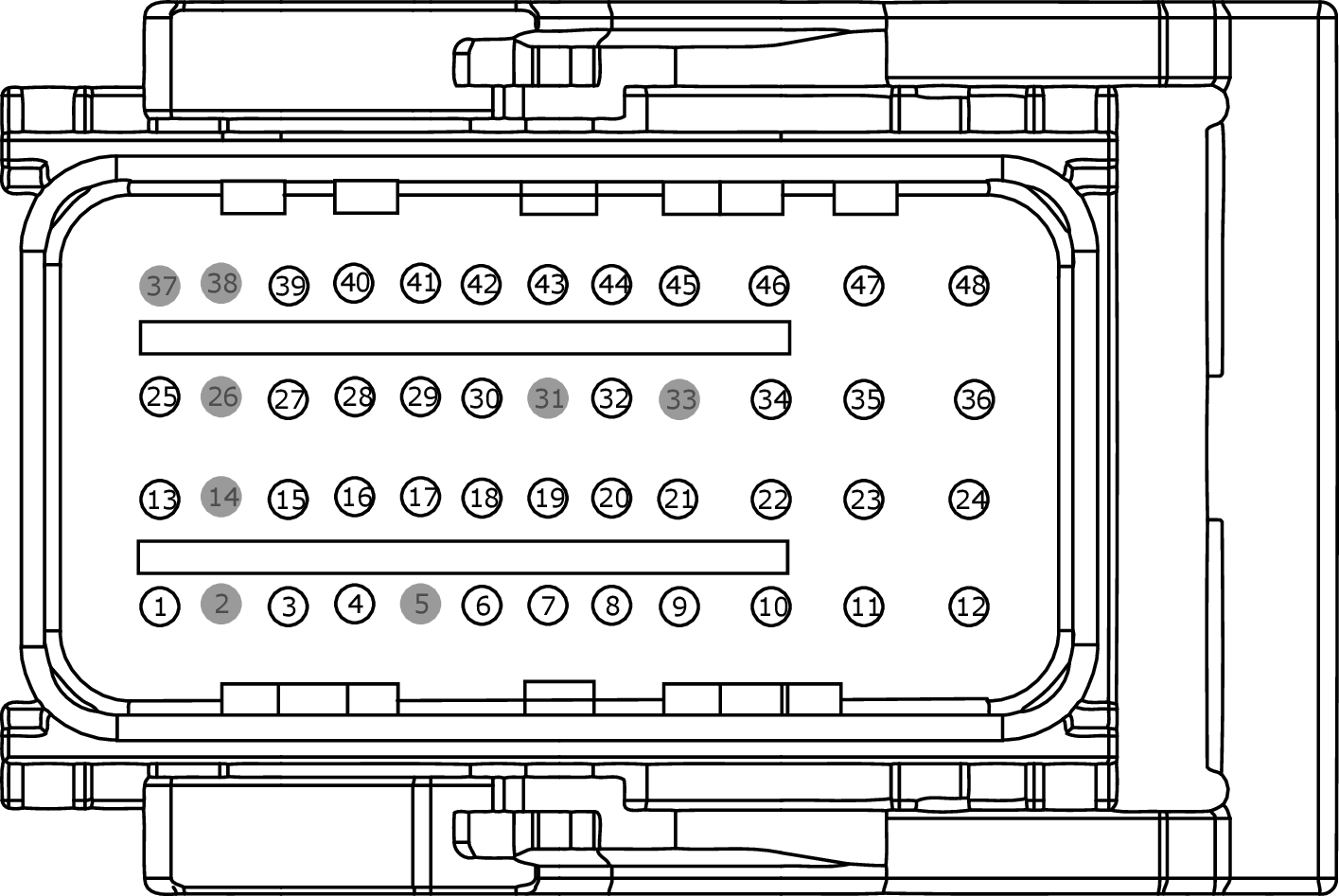

Connector End View (C175E) - POWERTRAIN CONTROL MODULE (PCM)
Description
POWERTRAIN CONTROL MODULE (PCM)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RE320 (BU) |
20 |
CTRL MOD. - POWERTRAIN # MASS AIRFLOW SEN. LH BANK OR 1ST BANK (SIGRTN) |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
RE405 (GN-WH) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
|
|
4 |
RE134 (BU-OG) |
20 |
CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
RE329 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # (SIGRTN) |
|
|
7 |
VE826 (BN-VT) |
18 |
SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2S11) |
|
|
8 |
LE451 (BN-YE) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SPC11) |
|
|
9 |
RE406 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION |
|
|
10 |
VMC02 (BU-WH) |
18 |
CTRL MOD. - POWERTRAIN # CLEAN TACHOMETER OUTPUT |
|
|
11 |
CE104 (GN-YE) |
18 |
CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (EGRMC4) |
|
|
12 |
CE101 (WH-VT) |
18 |
CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (EGRMC1) |
|
|
13 |
VE807 (YE-VT) |
20 |
SENSOR - MASS AIRFLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
VE712 (BU-GY) |
20 |
SENSOR - CYLINDER HEAD TEMPERATURE (CHT) |
|
|
16 |
VE819 (GN-VT) |
20 |
SENSOR - THROTTLE POSITION # POSITIVE SLOPE (TP2) |
|
|
17 |
VE740 (VT-GY) |
20 |
SENSOR - INTAKE AIR TEMPERATURE (IAT) |
|
|
18 |
VE803 (BU-GN) |
20 |
SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) + |
|
|
19 |
LE448 (GY-BU) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UO2SGREF11) |
|
|
20 |
LE452 (GN) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SPCT11) |
|
|
21 |
VE731 (YE-GN) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |
|
|
22 |
CE347 (BU-GN) |
18 |
CTRL MOD. - POWERTRAIN # REFUELING CONTROL RELAY |
|
|
23 |
CH307 (GY-BU) |
18 |
CTRL MOD. - POWERTRAIN # HEATED PUMP CONTROL RELAY |
|
|
24 |
CE420 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # VAPOR MANAGEMENT VALVE |
|
|
25 |
CMC24 (GY) |
18 |
SWITCH - OIL PRESSURE |
|
|
26 |
* |
* |
Not Used |
|
|
27 |
VE818 (BN) |
20 |
SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1) |
|
|
28 |
LE134 (YE) |
20 |
CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) |
|
|
29 |
CE622 (BU-OG) |
18 |
RELAY - REFUELING CONTROL |
|
|
30 |
LE423 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE |
|
|
31 |
* |
* |
Not Used |
|
|
32 |
CMP08 (GY-BN) |
18 |
CTRL MOD. - PARKING AID # SOUNDER FRONT + |
|
|
33 |
* |
* |
Not Used |
|
|
34 |
CE205 (GN-BU) |
20 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) + |
|
|
35 |
CE233 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) |
|
|
36 |
CE426 (BU-GN) |
18 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) |
|
|
37 |
* |
* |
Not Used |
|
|
38 |
* |
* |
Not Used |
|
|
39 |
VDN06 (WH-GN) |
18 |
CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 |
|
|
40 |
CE103 (BU-BN) |
18 |
CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (EGRMC3) |
|
|
41 |
CE102 (YE-BU) |
18 |
CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. MOTOR (EGRMC2) |
|
|
42 |
CE113 (WH-BN) |
18 |
CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (CANP) |
|
|
43 |
CE422 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING BANK 1 SOLENOID 1 (VCT11) |
|
|
44 |
CE207 (VT-GY) |
20 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) + |
|
|
45 |
CE206 (GY-YE) |
20 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) + |
|
|
46 |
CE208 (YE-OG) |
20 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) + |
|
|
47 |
CE235 (GN-BN) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 1ST OR UNIQUE (UO2SHTR11) |
|
|
48 |
CE412 (YE-VT) |
18 |
CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) |
