Connector End View (C146) - INLINE
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

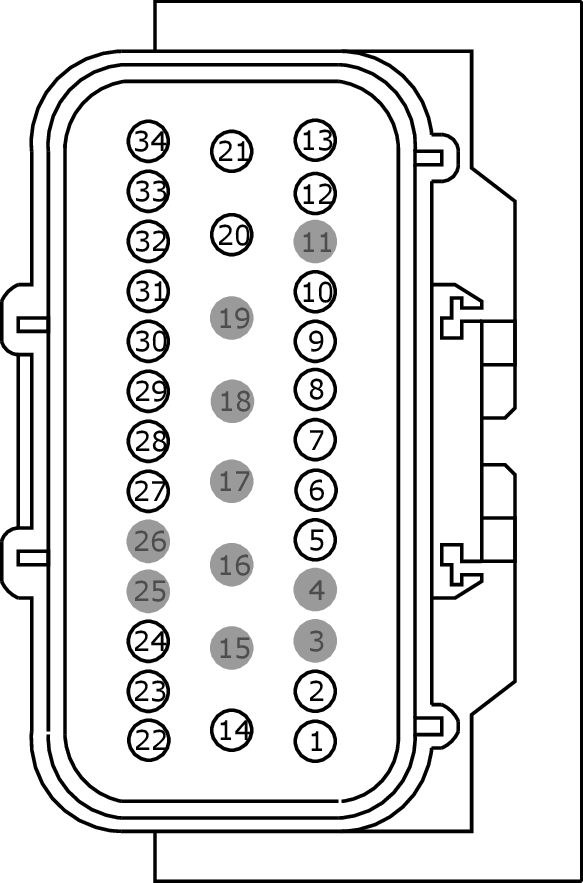

MALE
Harness 3C221

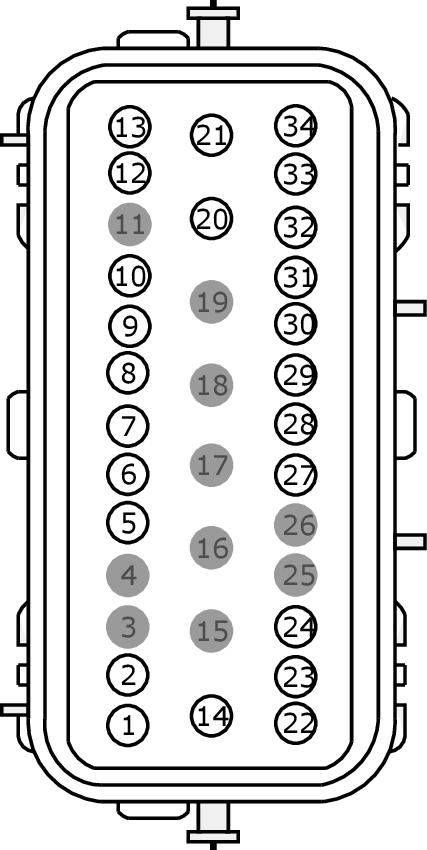

FEMALE
Harness 12A581
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBB19 (BN-WH) |
18 |
3C221 |
|
1 |
CBB19 (BN-WH) |
20 |
12A581 |
|
2 |
CBB54 (VT-OG) |
18 |
3C221 |
|
2 |
CBB54 (VT-OG) |
20 |
12A581 |
|
3 |
* |
* |
|
|
4 |
* |
* |
|
|
5 |
LET57 (WH-GN) |
18 |
3C221 |
|
5 |
LET57 (WH-GN) |
20 |
12A581 |
|
6 |
VET57 (VT) |
18 |
3C221 |
|
6 |
VET57 (VT) |
20 |
12A581 |
|
7 |
VET56 (WH) |
18 |
3C221 |
|
7 |
VET56 (WH) |
20 |
12A581 |
|
8 |
VYT11 (VT-GY) |
20 |
|
|
9 |
VDN06 (WH-GN) |
18 |
3C221 |
|
9 |
VDN06 (WH-GN) |
20 |
12A581 |
|
10 |
VYT12 (YE-GN) |
20 |
|
|
11 |
* |
* |
|
|
12 |
RET57 (YE) |
18 |
3C221 |
|
12 |
RET57 (YE) |
20 |
12A581 |
|
13 |
GD113 (BK-YE) |
18 |
3C221 |
|
13 |
GD113 (BK-YE) |
20 |
12A581 |
|
14 |
CCB29 (WH-GN) |
10 |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
|
17 |
* |
* |
|
|
18 |
* |
* |
|
|
19 |
* |
* |
|
|
20 |
GD120 (BK-GN) |
14 |
|
|
21 |
GD120 (BK-GN) |
10 |
|
|
22 |
CBK03 (GY) |
18 |
|
|
23 |
SBB17 (RD) |
14 |
12A581 |
|
23 |
SBB17 (VT-RD) |
14 |
3C221 |
|
24 |
CBB24 (VT-GN) |
20 |
|
|
25 |
* |
* |
|
|
26 |
* |
* |
|
|
27 |
VDB04 (WH-BU) |
20 |
|
|
28 |
VDB05 (WH) |
20 |
|
|
29 |
VDB04 (WH-BU) |
20 |
|
|
30 |
VDB05 (WH) |
20 |
|
|
31 |
VDB25 (GN-OG) |
20 |
|
|
32 |
VDB26 (GY-BU) |
20 |
|
|
33 |
VDB25 (GN-OG) |
20 |
|
|
34 |
VDB26 (GY-BU) |
20 |
