Connector End View (C128) - MASS AIRFLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Description
MASS AIRFLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
VE740 (VT-GY) |
20 |
SENSOR - INTAKE AIR TEMPERATURE (IAT) |
|
|
3 |
CBK02 (GN) |
20 |
FUSE - 2 OR CIRCUIT BREAKER |
|
|
4 |
RE320 (BU) |
20 |
CTRL MOD. - POWERTRAIN # MASS AIR FLOW SEN. LH BANK OR 1ST BANK (SIGRTN) |
|
|
5 |
VE807 (YE-VT) |
20 |
SENSOR - MASS AIRFLOW LH BANK OR 1ST BANK OR UNIQUE (MAF) |
|
|
6 |
* |
* |
Not Used |
|

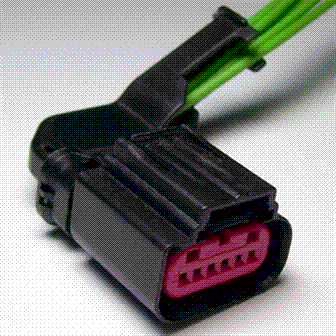

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1241 |
Service Part Number: 3U2Z-14S411-FJAC Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Control - Electronic Throttle Sensor - Mass Air Flow |
