Connector End View (C9084) - REAR WINDOW BLIND MODULE
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C9084
Description
REAR WINDOW BLIND MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CLS28 (BU-WH) |
22 |
CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) |
|
|
2 |
CPR87 (VT) |
20 |
SWITCH - POWER SUNSHADE CLOSE |
|
|
3 |
GD383 (BK-WH) |
20 |
GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT |
|
|
4 |
CBP38 (GY-BU) |
18 |
FUSE - 38 OR CIRCUIT BREAKER |
|

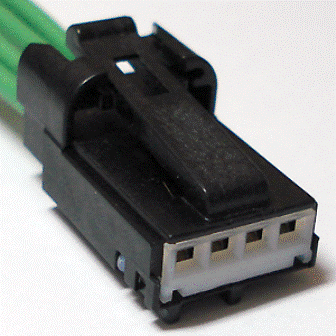

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-982 |
Service Part Number: 6U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Module - Auto Lamps Module - Front Interface Sensor - EATC In Car Temperature Sensor - Sunload Solenoid - Brake Shift Park Interlock Switch - Door Lock (LH) Switch - Door Lock (RH) |
