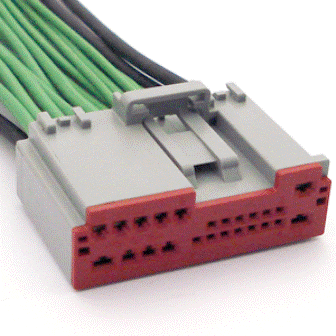

Connector End View (C4452C) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Connector:C4452C
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
RME28 (BN-GN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP - |
|
|
3 |
RME02 (YE) |
18 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 1 - |
|
|
4 |
RME01 (GY) |
18 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 - |
|
|
5 |
RME12 (BN-BU) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
|
|
6 |
RME09 (BN-YE) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - |
|
|
7 |
RME39 (GY-BN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR TWEETER - |
|
|
8 |
RME40 (VT-WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR TWEETER - |
|
|
9 |
SBP05 (GY-RD) |
16 |
FUSE - 5 OR CIRCUIT BREAKER |
|
|
9 |
SBP05 (GY-RD) |
14 |
FUSE - 5 OR CIRCUIT BREAKER |
|
|
10 |
SBP05 (GY-RD) |
16 |
FUSE - 5 OR CIRCUIT BREAKER |
|
|
10 |
SBP05 (GY-RD) |
14 |
FUSE - 5 OR CIRCUIT BREAKER |
|
|
11 |
SBP28 (GN-RD) |
16 |
FUSE - 28 OR CIRCUIT BREAKER |
|
|
11 |
SBP28 (GN-OG) |
14 |
FUSE - 28 OR CIRCUIT BREAKER |
|
|
12 |
SBP28 (GN-RD) |
16 |
FUSE - 28 OR CIRCUIT BREAKER |
|
|
12 |
SBP28 (GN-OG) |
14 |
FUSE - 28 OR CIRCUIT BREAKER |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
VME28 (BN-VT) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP + |
|
|
15 |
VME02 (VT) |
18 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 1 + |
|
|
16 |
VME01 (GN-VT) |
18 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 + |
|
|
17 |
VME12 (BN-WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
|
|
18 |
VME09 (WH-GN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + |
|
|
19 |
VME39 (GN-BN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT REAR TWEETER + |
|
|
20 |
VME40 (BU-WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT REAR TWEETER + |
|
|
21 |
GD313 (BK-GN) |
16 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT |
|
|
22 |
GD313 (BK-GN) |
16 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT |
|
|
23 |
GD313 (BK-GN) |
16 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT |
|
|
24 |
GD313 (BK-GN) |
16 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1033 |
Service Part Number: 9U2Z-14S411-YA Gauge: 12 14 18 Pin material: Tin & Silver Cavities: 24 Vehicle Uses Module - Driver Door Module - Seat Memory Radio Radio - Amplifier |
