Connector End View (C4452B) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Connector:C4452B
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RME10 (WH-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - |
|
|
2 |
RME07 (WH-BN) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - |
|
|
3 |
RME11 (YE-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT TWEETER - |
|
|
4 |
RME08 (GY-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT TWEETER - |
|
|
5 |
RME30 (VT-BN) |
18 |
CTRL MOD. - AUDIO # SPEAKER CENTER REAR - |
|
|
6 |
RME06 (GY-YE) |
20 |
CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - |
|
|
7 |
RME29 (BU-WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP - |
|
|
8 |
VME10 (WH-VT) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + |
|
|
9 |
VME07 (WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + |
|
|
10 |
VME11 (VT-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT TWEETER + |
|
|
11 |
VME08 (GN-OG) |
20 |
CTRL MOD. - AUDIO # SPEAKER LEFT FRONT TWEETER + |
|
|
12 |
VME30 (GN-BN) |
18 |
CTRL MOD. - AUDIO # SPEAKER CENTER REAR + |
|
|
13 |
VME06 (GN) |
20 |
CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + |
|
|
14 |
VME29 (GN-WH) |
20 |
CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP + |
|

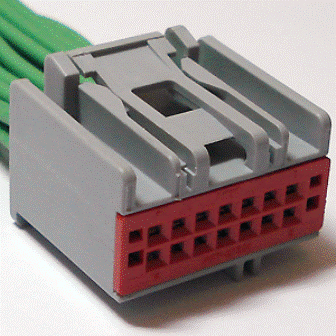

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-974 |
Service Part Number: 3U2Z-14S411-JEB Gauge: 18 Pin material: Silver Cavities: 14 Vehicle Uses Lamp - Overhead Console Module - Seat Memory Radio Radio - Amplifier Switch - Moon Roof/Sun Roof |
