Connector End View (C4424) - LUGGAGE COMPARTMENT LID LATCH
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C4424
Description
LUGGAGE COMPARTMENT LID LATCH
Color
Harness
17N400
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CPL81 (BN-VT) |
20 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO AJAR |
|
|
2 |
CLN13 (WH-BU) |
20 |
SWITCH - LUGGAGE COMPARTMENT LAMP |
|
|
3 |
CPL10 (GN-WH) |
18 |
CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE |
|
|
4 |
GD347 (BK-VT) |
18 |
GROUND - PILLAR C OR QUARTER PANEL LEFT |
|
Available Pigtail Kits |
|
|

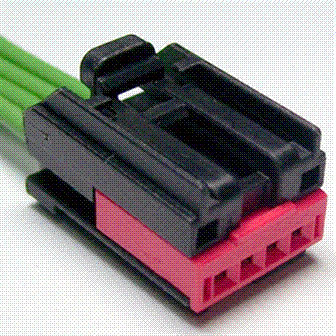

Pigtail Kit Part Number WPT-1055 |
Service Part Number: 3U2Z-14S411-KYB Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Actuator - Door Lock - Decklid/Liftgate Actuator - Liftgate Glass Switch - Deck Lid / Lift Gate Ajar Switch - Steering Column Tilt/Telescope |
