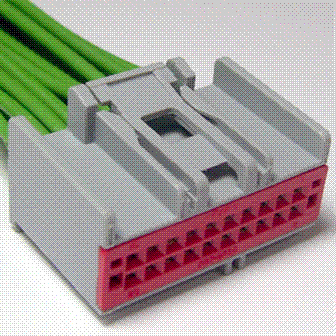

Connector End View (C4326C) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Connector:C4326C
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VDB29 (GN-WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
|
|
1 |
VDB29 (GN) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
|
|
2 |
VME59 (OG) |
26 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 + |
|
|
3 |
SME23 (RD) |
26 |
CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER ENABLE |
|
|
4 |
VME78 (BK) |
26 |
SPEAKER - RIGHT REAR + |
|
|
4 |
VME78 (GN) |
26 |
SPEAKER - RIGHT REAR + |
|
|
5 |
VME80 (VT-WH) |
26 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
VME58 (YE) |
26 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 + |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
VME79 (VT) |
26 |
SPEAKER - LEFT REAR + |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
VDB30 (WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
|
|
11 |
VDB30 (GN-WH) |
26 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
|
|
12 |
RME59 (WH) |
26 |
CTRL MOD. - AUDIO # OUTPUT RIGHT 2 - |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
RME78 (GY) |
26 |
SPEAKER - RIGHT REAR - |
|
|
15 |
RME80 (BU-WH) |
26 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) |
|
|
15 |
RME80 (BU-OG) |
26 |
CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) |
|
|
16 |
* |
* |
Not Used |
|
|
17 |
RME58 (BU) |
26 |
CTRL MOD. - AUDIO # OUTPUT LEFT 2 - |
|
|
18 |
* |
* |
Not Used |
|
|
19 |
RME79 (BN) |
26 |
SPEAKER - LEFT REAR - |
|
|
19 |
RME79 (BN-YE) |
26 |
SPEAKER - LEFT REAR - |
|
|
20 |
* |
* |
Not Used |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1199 |
Service Part Number: 3U2Z-14S411-FCB Gauge: 18 Pin material: Silver Cavities: 20 Vehicle Uses Instrument Cluster Module - Seat Memory Monitor - Video/DVD Radio - Amplifier Switch - Heater A/C Blower (Rear) |
