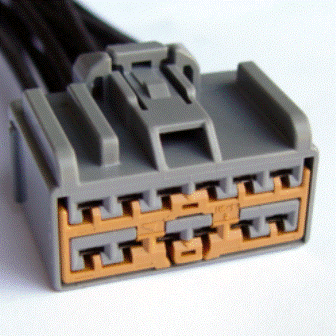

Connector End View (C3501) - DIRECT CURRENT/ALTERNATING CURRENT (DC/AC) INVERTER
Connector:C3501
Description
DIRECT CURRENT/ALTERNATING CURRENT (DC/AC) INVERTER
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
HYA01 (OG-GN) |
20 |
CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) |
|
|
1 |
HYA01 (OG-GN) |
18 |
CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
CBP23 (BU-OG) |
22 |
FUSE - 23 OR CIRCUIT BREAKER |
|
|
5 |
CBP23 (BN-YE) |
22 |
FUSE - 23 OR CIRCUIT BREAKER |
|
|
6 |
SBB81 (RD) |
10 |
FUSE - 81 OR CIRCUIT BREAKER |
|
|
7 |
HYA02 (OG-WH) |
20 |
CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) |
|
|
7 |
HYA02 (OG-WH) |
18 |
CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
VDN04 (VT-WH) |
22 |
CTRL MOD. - LIN BUS # SPDJB 4 |
|
|
10 |
LYA03 (YE-VT) |
22 |
CTRL MOD. - DC/AC INVERTER # LED INDICATOR + |
|
|
11 |
RYA03 (BU-BN) |
22 |
CTRL MOD. - DC/AC INVERTER # LED INDICATOR - |
|
|
12 |
GD214 (BK-VT) |
12 |
GROUND - INSTRUMENT PANEL STRUCTURE |
|
|
12 |
GD214 (BK-BU) |
12 |
GROUND - INSTRUMENT PANEL STRUCTURE |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-396 |
Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses Module - Liftgate Switch - Headlamp Switch - Seat (driver) Switch - Seat (passenger) |
